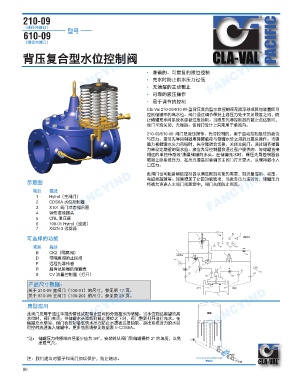

FANCYIND

210-09 FANCYIND FANCYIND

（通径内端口）
型号
610-09
（缩径内端口） PACIFIC

背压复合型水位控制阀
FANCYIND FANCYIND • 准确的、可重复的液位控制 FANCYIND

• 充水时防止供水压力过低
• 无滴漏的主动截止
• 可靠的液压操作
• 易于调节的控制
Cla-Val 210-09/610-09 型背压复合型水位控制阀无需浮球或其他装置即可
控制储罐中的高水位。阀门通过调节保持上游压力处于关闭限度之内，防
止储罐充水时系统水源被过度抽取。当液压先导控制器的截止点达到时，
阀门平滑关闭，无喘振。该阀门设计上只能用于单流向。
210-09/610-09 阀门是液压操作、先导控制的，用于自动控制最佳的液位
与压力。液位先导控制器用弹簧载荷与储罐水位之间的力差来操作。当弹
簧力被储罐水头力克服时，先导器就会切换、关闭主阀门。通过调节弹簧
力来设定期望的高水位。液位先导控制器会通过客户提供的、与储罐直接
相连的单独传感线*测量储罐的水头。在储罐充水时，保压先导控制器会
感测上游系统压力，在压力提高时会调节主阀门打开更大，以保持最小入
口压力。

此阀门也可配备辅助控制器以满足附加功能的需要，如流量控制、减压、
FANCYIND 项目 描述 FANCYIND 将被允许进入主阀门阀盖室中，阀门关闭防止回流。
FANCYIND
电磁阀超驰等。如果增加了止回功能选项，当发生压力逆转时，储罐压力
示意图
Hytrol（主阀门）
1
2
CDS6A 水位控制器
3
钟形变径接头
4 X101 阀门状态指示器
5 CRL 泄压阀
6 100-01 Hytrol（逆流）
7 X42N-3 过滤器
可选择的功能 ≕僽⃍㋌
项目 描述
B CK2（隔离阀）
憉䮸⃍㋌
D 带隔离阀的止回阀
F 远程先导传感
R 具有试验器的储罐表
S CV 流量控制器（打开）
产品尺寸数据：
⌒▐ ⎧▐
关于 210-09 主阀门（100-01）的尺寸，参见第 17 页。
FANCYIND 此阀门应用于通过单独的管线或配有止回阀的旁路抽水的储罐。当水位到达期望的高 ≕僽
FANCYIND
FANCYIND
关于 610-09 主阀门（100-20）的尺寸，参见第 29 页。
典型应用
水位时，阀门关闭；当储罐水头降低到截止液位之下时，阀门重新打开进行充水。在
储罐充水期间，阀门会控制最低供水压力防止水源被过度抽取。超出系统压力的水以
可控的流速流入储罐中。更多信息请参见数据表 E-CDS6A。

*注： 储罐压力传感线内径至少应为 3⁄4"，安装时从阀门到储罐保持 2° 的坡度，以免 ⎳拺
出现气穴。

注：我们建议对管子和阀门加以保护，防止结冰。
沅こ枭 ⅈぁ
