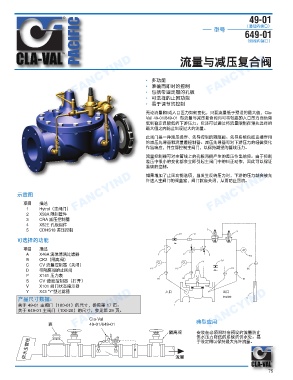

FANCYIND

49-01
PACIFIC FANCYIND FANCYIND
（通径内端口）
型号
649-01
（缩径内端口）

FANCYIND
FANCYIND FANCYIND • 多功能 流量与减压复合阀

• 准确而即时的控制
• 包括带固定器的孔板
• 可选择的止回功能
• 易于调节的控制

无论流量和/或入口压力如何变化，只要流量低于预设的最大值，Cla-
Val 49-01/649-01 型流量与减压复合阀均可将较高的入口压力自动降
低到稳定且较低的下游压力。它还可以通过将流量限制在预先选择的
最大值之内防止出现过大的流量。
此阀门是一种液压操作、先导控制的隔膜阀。先导系统包括直接作用
的减压先导器和流量差控制器。减压先导器可对下游压力的轻微变化
作出响应，并立即控制主阀门，以保持期望的管线压力。
流量控制器可对主管线上的孔板两侧产生的差压作出响应。由于控制
差压中很小的变化都会立即引起主阀门中的纠正动作，因此可以保证
准确的控制。
如果增加了止回功能选项，当发生反转压力时，下游的压力就会被允
FANCYIND 示意图 描述 FANCYIND FANCYIND
许进入主阀门的阀盖室，阀门就会关闭，从而防止回流。

项目
1
X58A 限制管件
2 Hytrol（主阀门）
3 CRA 减压控制器
4 X52E 孔板组件
5 CDHS18 差压控制
可选择的功能
项目 描述
A X46A 流体清洁过滤器
B CK2（隔离阀）
C CV 流量控制器（关闭）
D 带隔离阀的止回阀
P X141 压力表
S CV 速度控制器（打开）
V X101 阀门状态指示器
Y X43 “Y”型过滤器 ⌒▐ ⎧▐
FANCYIND 关于 49-01 主阀门（100-01）的尺寸，参见第 17 页。 FANCYIND
FANCYIND
╯孮㺕捷
产品尺寸数据：
关于 649-01 主阀门（100-20）的尺寸，参见第 29 页。
Cla-Val
娕
49-01/649-01
桁䭨枭 典型应用
安装在必须限制在预设的流量防止
供水压力降低的系统的供水处。易
ⅈ㷡Ῠ䵎偬 㻮捼
于设定用以保持最大允许流量。

75
