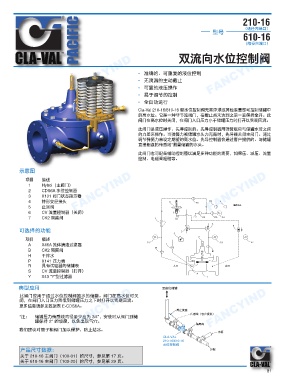

PACIFIC FANCYIND 双流向水位控制阀
210-16
（通径内端口）
型号
610-16
（缩径内端口）

FANCYIND FANCYIND • 准确的、可重复的液位控制 FANCYIND

• 无滴漏的主动截止
• 可靠的液压操作
• 易于调节的控制
• 全自动运行
Cla-Val 210-16/610-16 型水位控制阀无需浮球或其他装置即可控制储罐中
的高水位。它是一种非节流阀门，在截止点未达到之前一直保持全开。此
阀门在高水位时关闭，在阀门入口压力小于储罐压力时打开以实现回流。
此阀门是液压操作、先导控制的。先导控制器用弹簧载荷与储罐水位之间
的力差来操作。当弹簧力被储罐水头力克服时，先导器关闭主阀门。通过
调节弹簧力来设定期望的高水位。先导控制器会通过客户提供的、与储罐
直接相连的传感线*测量储罐的水头。
此阀门也可配备辅助控制器以满足多种功能的需要，如保压、减压、流量
控制、电磁阀超驰等。

示意图 描述
FANCYIND 1 2 3 4 Hytrol（主阀门） FANCYIND FANCYIND
项目
CDS6A 水位控制器
X101 阀门状态指示器
钟形变径接头

CV 流量控制器（关闭）
6 5 止回阀 ≕僽⃍㋌
7 CK2 隔离阀
可选择的功能

项目 描述
A X46A 流体清洁过滤器
B CK2 隔离阀
H 干排水
P X141 压力表
R 具有试验器的储罐表 ⌒▐ ⎧▐
S CV 流量控制器（打开）
Y X43 “Y”型过滤器
典型应用 厠沅⃺≕僽
FANCYIND
FANCYIND 闭，在阀门入口压力降低到储罐压力之下时打开以实现回流。 ㏗㴏㝸⨋ ⃍㋌偬皀ⵏ㏤㕽ⅈ皁
FANCYIND
此阀门应用于通过水位控制阀抽水的储罐。阀门在高水位时关
更多信息请参见数据表 E-CDS6A。
储罐压力传感线内径至少应为 3⁄4"，安装时从阀门到储
*注：
罐保持 2° 的坡度，以免出现气穴。
我们建议对管子和阀门加以保护，防止结冰。 桁䭨枭
㷡䀽
CLA-VAL
210-16/610-16
㷡⃺㕔⏣枭
产品尺寸数据： ⎳拺
关于 210-16 主阀门（100-01）的尺寸，参见第 17 页。
关于 610-16 主阀门（100-20）的尺寸，参见第 29 页。
