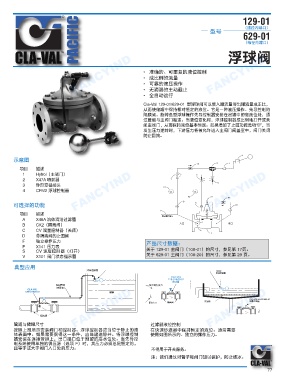

129-01
（通径内端口）
型号
629-01
（缩径内端口）
浮球阀

FANCYIND FANCYIND • 准确的、可重复的液位控制 FANCYIND

• 成比例的流量
• 可靠的液压操作
• 无滴漏的主动截止
• 全自动运行

Cla-Val 129-01/629-01 型浮球阀可以使入罐流量与出罐流量成正比，
从而使储罐中保持相对恒定的液位。它是一种液压操作、先导控制的
隔膜阀。旋转盘型浮球操作先导控制器安装在出罐中的高液位处，通
过管道与主阀门相连。当液位变化时，浮球控制器成比例地打开或关
闭主阀门，从而保持液位基本恒定。如果增加了止回功能选项“D”，当
发生压力逆转时，下游压力将被允许进入主阀门阀盖室中，阀门关闭
防止回流。

示意图
项目 描述
1 2 Hytrol（主阀门）
FANCYIND 3 4 钟形变径接头 FANCYIND FANCYIND
X47A 喷射器
CFM2 浮球控制器

可选择的功能
项目 描述
䒙䱸㙺℉┸⑈
A X46A 流体清洁过滤器
B CK2（隔离阀） ⌒▐ ⎧▐
C CV 流量控制器（关闭）
D 带隔离阀的止回阀
F 独立操作压力 产品尺寸数据：
P X141 压力表 关于 129-01 主阀门（100-01）的尺寸，参见第 17页。
S CV 速度控制器（打开）
V X101 阀门状态指示器 关于 629-01 主阀门（100-20）的尺寸，参见第 29 页。

典型应用
㼛䖰㕔⏣⠕
㼛䖰㕔⏣⠕
㼛䖰枭
㕔⏣䵎戀 䒙䱸㙺℉┸⑈
皀㣗拺⪴皁
CLA-VAL
129-01/629-01 ≕僽
FANCYIND 桁䭨枭 FANCYIND ╌㷡⌒▐ 桁䭨枭 慴䂑⠕ FANCYIND
㻮捼㕔⏣⠕

管道与储罐尺寸
过滤器液位控制
按照上图所示安装阀门和控制器。浮球控制器应当位于静止的液 在快速砂滤器中保持恒定的液位。通常需要
体表面中。如果需要获得这一条件，应当建造静井。将浮球控制 使用如图所示的、独立的操作压力。
器安装在连接管道上，出口端口位于期望的高水位处。当先导控
制系统使用单独的供压源（选项 F）时，其压力必须总是恒定的，
且等于或大于阀门入口处的压力。 不得用于开关服务。
注：我们建议对管子和阀门加以保护，防止结冰。

77
