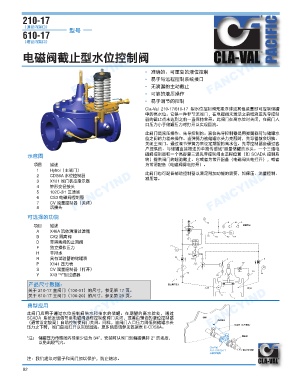

210-17 FANCYIND FANCYIND
（通径内端口）
型号
610-17
（缩径内端口） PACIFIC

电磁阀截止型水位控制阀
FANCYIND FANCYIND • 准确的、可重复的液位控制 FANCYIND

• 易于与远程控制系统接口
• 无滴漏的主动截止
• 可靠的液压操作
• 易于调节的控制
Cla-Val 210-17/610-17 型水位控制阀无需浮球或其他装置即可控制储罐
中的高水位。它是一种非节流阀门，在电磁阀未激活之前或液压先导控制
器的截止点未达到之前一直保持全开。此阀门在高水位时关闭，在阀门入
口压力小于储罐压力时打开以实现回流。
此阀门是液压操作、先导控制的。液位先导控制器是用弹簧载荷与储罐水
位之间的力差来操作。当弹簧力被储罐水头力克服时，先导器就会切换、
关闭主阀门。通过调节弹簧力来设定期望的高水位。先导控制器会通过客
户提供的、与储罐直接相连的单独传感线*测量储罐的水头。一个三通电
示意图 磁阀控制器和一个高容量三通先导控制阀由远程位置（如 SCADA 控制系
统）提供阀门的超驰截止。它或者为常开配备（电磁阀失电打开），或者
项目 描述 为常闭配备（电磁阀得电打开）。
1 Hytrol（主阀门）
2 CDS6A 水位控制器 此阀门也可配备辅助控制器以满足附加功能的需要，如保压、流量控制、
减压等。
FANCYIND 4 钟形变径接头 FANCYIND FANCYIND
X101 阀门状态指示器
3
102C-3H 三通阀
5
CS3 电磁阀控制器
6
CV 流量控制器（关闭）
7
活接头
8
可选择的功能
项目 描述 ≕僽⃍㋌
A X46A 流体清洁过滤器
B CK2 隔离阀
D 带隔离阀的止回阀
F 独立操作压力
H 干排水
R 具有试验器的储罐表
P X141 压力表
S CV 流量控制器（打开）
Y X43 “Y”型过滤器
产品尺寸数据： 䒙䱸㙺℉┸⑈
⌒▐ ⎧▐
关于 210-17 主阀门（100-01）的尺寸，参见第 17 页。
FANCYIND 此阀门应用于通过水位控制阀供水和抽水的储罐。在期望的高水位处，通过 ≕僽 FANCYIND
FANCYIND
关于 610-17 主阀门（100-20）的尺寸，参见第 29 页。
典型应用
SCADA 系统发送信号至电磁阀远程控制使阀门关闭，或者由预设的液位控制器
㏗㴏㝸⨋
（通常设定较高）自动控制使阀门关闭。同样，当阀门入口压力降低到储罐水头
压力之下时，阀门自动打开以实现回流。更多信息请参见数据表 E-CDS6A。
桁䭨枭
*注： 储罐压力传感线内径至少应为 3⁄4"，安装时从阀门到储罐保持 2° 的坡度， ⃍㋌偬皀ⵏ㏤㕽ⅈ皁
以免出现气穴。
ⅈぁΆ⎳拺
㷡⃺㕔⏣枭
注：我们建议对管子和阀门加以保护，防止结冰。
