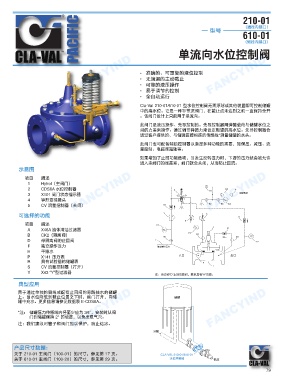

PACIFIC FANCYIND 单流向水位控制阀
210-01
（通径内端口）
型号
610-01
（缩径内端口）

FANCYIND FANCYIND • 准确的、可重复的液位控制 FANCYIND

• 无滴漏的主动截止
• 可靠的液压操作
• 易于调节的控制
• 全自动运行

Cla-Val 210-01/610-01 型水位控制阀无需浮球或其他装置即可控制储罐
中的高水位。它是一种非节流阀门，在截止点未达到之前一直保持全开
。该阀门设计上只能用于单流向。
此阀门是液压操作、先导控制的。先导控制器用弹簧载荷与储罐水位之
间的力差来操作。通过调节弹簧力来设定期望的高水位。先导控制器会
通过客户提供的、与储罐直接相连的传感线*测量储罐的水头。
此阀门也可配备辅助控制器以满足多种功能的需要，如保压、减压、流
量控制、电磁阀超驰等。

如果增加了止回功能选项，当发生反转压力时，下游的压力就会被允许
进入主阀门的阀盖室，阀门就会关闭，从而防止回流。
示意图 描述

项目
FANCYIND 1 Hytrol（主阀门） FANCYIND FANCYIND
CDS6A 水位控制器
2
≕僽⃍㋌
X101 阀门状态指示器
3
钟形变径接头
4
CV 流量控制器（关闭）
5
可选择的功能
项目 描述
A X46A 流体清洁过滤器
B CK2（隔离阀）
D 带隔离阀的止回阀
F 独立操作压力 䒙䱸㙺℉┸⑈
H 干排水
P X141 压力表 ⌒▐ ⎧▐
R 具有试验器的储罐表
S CV 流量控制器（打开）
Y X43 “Y”型过滤器
注：当订购“D”止回功能时，要求具有“H”功能。
典型应用

用于通过单独的管线或配有止回阀的旁路抽水的储罐 ≕僽
FANCYIND
FANCYIND 罐中充水。更多信息请参见数据表 E-CDS6A。 FANCYIND
上。当水位降低到截止位置之下时，阀门打开，向储
*注： 储罐压力传感线内径至少应为 3⁄4"，安装时从阀
门到储罐保持 2° 的坡度，以免出现气穴。
注：我们建议对管子和阀门加以保护，防止结冰。
⎳拺

产品尺寸数据：
关于 210-01 主阀门（100-01）的尺寸，参见第 17 页。
关于 610-01 主阀门（100-20）的尺寸，参见第 29 页。 㷡⃺㕔⏣枭 ⅈぁ
