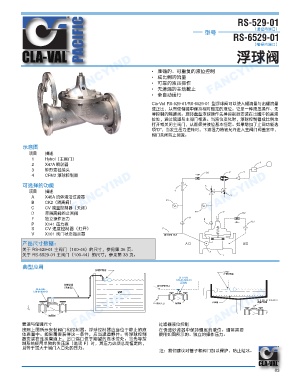

P. 83
FANCYIND
FANCYIND
PACIFIC FANCYIND 型号 RS-6529-01
RS-529-01
（通径内端口）
（缩径内端口）
浮球阀
FANCYIND
FANCYIND FANCYIND • 准确的、可重复的液位控制
• 成比例的流量
• 可靠的液压操作
• 无滴漏的主动截止
• 全自动运行
Cla-Val RS-529-01/RS-6529-01 型浮球阀可以使入罐流量与出罐流量
成正比，从而使储罐中保持相对恒定的液位。它是一种液压操作、先
导控制的隔膜阀。旋转盘型浮球操作先导控制器安装在出罐中的高液
位处，通过管道与主阀门相连。当液位变化时，浮球控制器成比例地
打开或关闭主阀门，从而保持液位基本恒定。如果增加了止回功能选
项“D”，当发生压力逆转时，下游压力将被允许进入主阀门阀盖室中，
阀门关闭防止回流。
示意图
项目 描述
1 Hytrol（主阀门）
2 X47A 喷射器
3 钟形变径接头
4 CFM2 浮球控制器
FANCYIND 可选择的功能 FANCYIND FANCYIND
描述
项目
X46A 流体清洁过滤器
A
CK2（隔离阀）
B
C
带隔离阀的止回阀
D CV 流量控制器（关闭）
F 独立操作压力
P X141 压力表
S CV 速度控制器（打开）
V X101 阀门状态指示器 䒙䱸㙺℉┸⑈
产品尺寸数据： ⌒▐ ⎧▐
关于 RS-529-01 主阀门（100-46）的尺寸，参见第 35 页。
关于 RS-6529-01 主阀门（100-44）的尺寸，参见第 33 页。
典型应用
㼛䖰㕔⏣⠕
㼛䖰㕔⏣⠕
㼛䖰枭
㕔⏣䵎戀
皀㣗拺⪴皁 䒙䱸㙺℉┸⑈
CLA-VAL
129-01/629-01 ≕僽
FANCYIND 桁䭨枭 FANCYIND ╌㷡⌒▐ 桁䭨枭 FANCYIND
㻮捼㕔⏣⠕
慴䂑⠕
管道与储罐尺寸
在快速砂滤器中保持恒定的液位。通常需要
按照上图所示安装阀门和控制器。浮球控制器应当位于静止的液 过滤器液位控制
体表面中。如果需要获得这一条件，应当建造静井。将浮球控制 使用如图所示的、独立的操作压力。
器安装在连接管道上，出口端口位于期望的高水位处。当先导控
制系统使用单独的供压源（选项 F）时，其压力必须总是恒定的，
且等于或大于阀门入口处的压力。
注：我们建议对管子和阀门加以保护，防止结冰。
83
