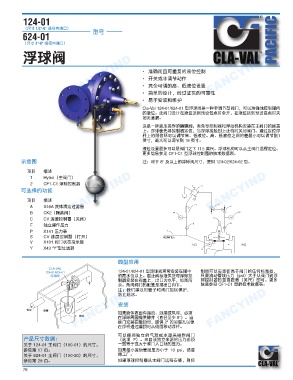

（尺寸 1/2”-6” 通径内端口）
型号
624-01 PACIFIC
（尺寸 3”-8” 缩径内端口）
浮球阀

FANCYIND FANCYIND • 准确而且可重复的液位控制 FANCYIND

• 开关或非调节动作
• 完全可调的高、低液位设置
• 简单的设计，经过证实的可靠性
• 易于安装和维护
Cla-Val 124-01/624-01 型浮球阀是一种非调节型阀门，可以准确地控制罐内
的液位。此阀门设计在液位达到预设低点时全开，在液位达到预设高点时关
闭无滴漏。
这是一种液压操作的隔膜阀，有先导控制器和浮动机构安装在主阀门的阀盖
上。浮球使先导控制器定位，当浮球接触到上止档时关闭阀门。通过定位浮
杆上的限位环可以调节高、低液位。高、低液位之间的差最小可以调节到1
英寸，最大可以调节到 18 英寸。
液位设置最多可以是阀门之下 11 ⁄2 英尺。浮球机构可以从主阀门远程定位。
1
更多信息参见 CF1-C1 型浮球控制器的技术数据表。
示意图 注：对于 8" 及以上的浮球阀尺寸，使用 124-02/624-02 型。

项目 描述
Hytrol（主阀门）
1
FANCYIND 可选择的功能 FANCYIND FANCYIND
CF1-C1 浮球控制器
2
描述
项目
A
CK2（隔离阀）
B X46A 流体清洁过滤器
C CV 流量控制器（关闭）
F 独立操作压力
P X141 压力表
S CV 速度控制器（打开） 䒙䱸㙺℉┸⑈
V X101 阀门状态指示器
⌒▐ ⎧▐
Y X43 “Y”型过滤器

典型应用
CLA-VAL
124-01/624-01 124-01/624-01 型浮球阀常常安装在罐中 制器可以安装在高于阀门的任何标高处，
㼛䖰枭 的高水位以上。截止阀标准供货时浮球控 只要流动管线压力（psi）大于从阀门到浮
制器安装在阀盖上，出口为水平，如图所 球控制器的垂直距离（英尺）即可。更多
示。角阀阀门的配置是排出口向下。 信息参见 CF1-C1 型的技术数据表。
注：我们建议对管子和阀门加以保护，
防止结冰。
FANCYIND ⅈぁ ≕僽 FANCYIND FANCYIND
安装
如果液体表面有湍流、涟漪或风时，必须
乫⁂
在浮球周围提供静井（直径至少 8"）。当
阀门安装在罐顶时，提供 2" 的间隙孔以便
在浮杆通过罐顶时从侧面移动浮杆。
可以使用独立的气源或水源来操作阀门
产品尺寸数据： （选项 F）。来自该独立来源的压力必须
关于 124-01 主阀门（100-01）的尺寸， 一致等于或大于阀门入口处的压力。
参见第 17 页。 如果最小流动管线压力小于 10 psi，请咨
关于 624-01 主阀门（100-20）的尺寸， 询工厂。
参见第 29 页。 如果浮球控制器从主阀门远程安装，则控
