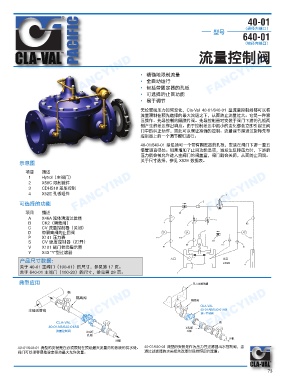

PACIFIC FANCYIND 流量控制阀
40-01
（通径内端口）
型号
640-01
（缩径内端口）

FANCYIND FANCYIND • 精确地限制流量 FANCYIND

• 全自动运行
• 包括带固定器的孔板
• 可选择的止回功能
• 易于调节
无论管线压力如何变化，Cla-Val 40-01/640-01 型流量控制阀都可以将
流量限制在预先选择的最大流速之下，从而防止流量过大。它是一种液
压操作、先导控制的隔膜片阀。先导控制器对安装于阀门下游的孔板两
侧产生的差压作出响应。由于控制差压中很小的变化都会立即引起主阀
门中的纠正动作，因此可以保证准确的控制。流量调节是通过旋转先导
控制器上的一个调节螺钉进行。
40-01/640-01 型包括可一个带有固定器的孔板，安装在阀门下游一至五
倍管道直径处。如果增加了止回功能选项，当发生反转压力时，下游的
压力就会被允许进入主阀门的阀盖室，阀门就会关闭，从而防止回流。
示意图 关于尺寸选择，参见 X52E 数据表。
项目 描述
Hytrol（主阀门）
1
FANCYIND 2 CDHS18 差压控制 FANCYIND FANCYIND
X58C 限制管件
3
X52E 孔板组件
4
可选择的功能
项目 描述
A X46A 流体清洁过滤器
B CK2（隔离阀）
C CV 流量控制器（关闭）
D 带隔离阀的止回阀
P X141 压力表
S CV 速度控制器（打开）
V X101 阀门状态指示器
Y X43 “Y”型过滤器
产品尺寸数据： ⌒▐ ⎧▐
╯孮㺕捷
关于 40-01 主阀门（100-01）的尺寸，参见第 17 页。
关于 640-01 主阀门（100-20）的尺寸，参见第 29 页。

典型应用 ┸⑈慴䂑⠕僽

娕 桁䭨枭 桁䭨枭
FANCYIND Ῠ慀憮䵎偬 FANCYIND 㻮捼㕔⏣枭
FANCYIND

㻮捼㕔⏣枭 ⴁ㤬 娕
ⴁ㤬
⎳拺
⎳拺
40-01/640-01 典型的安装是在必须限制在预设最大流量内的系统的供水处。 40-01/640-01 典型的安装是作为压力性过滤器出水控制阀，当
阀门可以很容易地设定保持最大允许流量。 通过过滤器的水头损失改变时保持恒定的流量。

73
