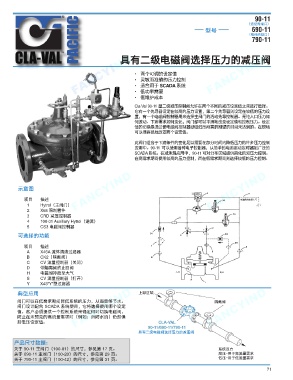

PACIFIC FANCYIND 型号 （通径内端口）
90-11
690-11
（缩径内端口）
790-11

具有二级电磁阀选择压力的减压阀
FANCYIND FANCYIND • 两个可调的设定值 FANCYIND

• 灵敏而准确的压力控制
• 适合用于 SCADA 系统
• 低功率需要
• 低维护成本
Cla-Val 90-11 型二级减压控制阀允许在两个不同的减压设定值之间进行选择。
它有一个先导器设定在较高的压力设置，第二个先导器则设定在较低的压力设
置，有一个电磁阀控制器用来选择主阀门的活动先导控制器。无论入口压力如
何波动、下游需求如何变化，阀门都可以平滑地改变设定值和控制压力。设定
值的切换是通过使电磁阀控制器励磁低压所需的期望的时间来达到的。在现场
可以很容易地改变两个设定值。

此阀门适合于下游条件的变化足以需要在部分时间内降低压力的许多压力控制
应用中。90-11 可以使用各种电子控制器，从简单的电池驱动定时器到广泛的
SCADA 系统。在减泄漏应用中，90-11 可对分布区域提供简化的双压力控制。
在高需求期间使用较高的压力控制，而在低需求期间则选择较低的压力控制。

FANCYIND 示意图 Hytrol（主阀门） FANCYIND 2 CS3 3 4 5 FANCYIND

H
描述
项目
䛢䩮枭㔿㛫厠⫔㷁
1
3B
1
2
CRD 减压控制器
3 X58 限制管件 2 3A
4 100-01 Auxiliary Hytrol（逆流）
5 CS3 电磁阀控制器 C
可选择的功能 D1 S D2
D3
项目 描述 Y B
A X46A 流体清洁过滤器 B
B CK2（隔离阀） B
C CV 流量控制器（关闭）
D 带隔离阀的止回阀
H 电磁阀排放至大气 ⌒▐ ⎧▐
S CV 流量控制器（打开） A
Y X43“Y”型过滤器 ᾷ投ⓧ⦌ 1

典型应用
FANCYIND
FANCYIND 阀门可以在低需求期间降低系统的压力，从而能够节水。 FANCYIND
桁䭨枭
阀门设计配合 SCADA 系统使用，它将选择使用哪个设定
值。客户必须提供一个控制系统来确定何时切换电磁阀，
防止在未预见的高流量需求时（例如：消防水流）仍然保
持低压设定值。

⌤㢶‹偔䛢䩮枭憶㒖┸⑈䠱⍼┸枭

产品尺寸数据：
关于 90-11 主阀门（100-01）的尺寸，参见第 17 页。 亨傌┸⑈
关于 690-11 主阀门（100-20）的尺寸，参见第 29 页。 沅┸.䛕※沅㻮捼梭㷯
关于 790-11 主阀门（100-42）的尺寸，参见第 31 页。 ⃻┸.䛕※⃻㻮捼梭㷯

71
