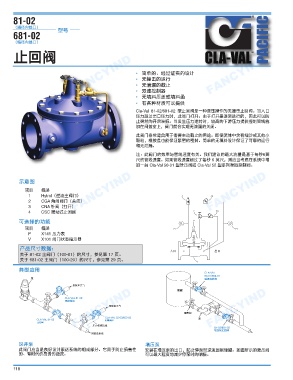

（通径内端口）
型号
681-02
（缩径内端口） PACIFIC

止回阀

FANCYIND FANCYIND • 简单的、经过证实的设计 FANCYIND

• 无撞击的运行
• 无滴漏的截止
• 双速控制器
• 无填料压盖或填料函
• 有各种材质可以提供
Cla-Val 81-02/681-02 型止回阀是一种液压操作的无撞击止回阀。当入口
压力超过出口压力时，此阀门打开。由于打开是逐渐进行的，因此可以防
止突然的开启喘振。当发生压力逆转时，较高的下游压力提供控制管线施
加在阀盖室上，阀门就会实现无滴漏的关闭。

此阀门非常适合用于需要主动截止的用途。即使流体中含有细沙或其他小
颗粒，橡胶盘也能保证紧密的密封。简单的无填料设计保证了可靠的运行
和无泄漏。

注：此阀门的效率与管线速度有关。我们建议的最大流量是基于每秒6英
尺的管线速度。如果管线速度超过了每秒 6 英尺，则应当考虑在系统中增
加一台 Cla-Val 50-01 型泄压阀或 Cla-Val 52 型系列喘振控制阀。

FANCYIND
FANCYIND 示意图 Hytrol（逆流主阀门） FANCYIND
项目
描述
1
2
CGA 角阀阀门（关闭）
CSC 摆动式止回阀
4 3 CNA 针阀（打开）
可选择的功能
项目 描述
P X141 压力表
V X101 阀门状态指示器
产品尺寸数据：
⌒▐ ⎧▐
关于 81-02 主阀门（100-01）的尺寸，参见第 17 页。
关于 681-02 主阀门（100-20）的尺寸，参见第 29 页。

典型应用
㺢 ❅㓜捷㛫枭
㔿㛫厠⫔㷁
≕僽
FANCYIND 㺢㕔⏣枭 FANCYIND 桁䭨枭 㺢 FANCYIND

㔿㛫厠⫔㷁

柟❅㓜枭
㴏⢋枭
┸⑈⃍㋌䵎偬
⩋┸㺢㴏⢋枭
㔿㛫厠亨傌
深井泵 增压泵
此阀门应当是良好设计泵送系统的组成部分。它用于防止损害性 安装在增压泵的出口，防止停泵时逆流回到储罐。如图所示的泄压阀
的、有时代价昂贵的逆流。 可以最大程度地减少停泵时的喘振。
