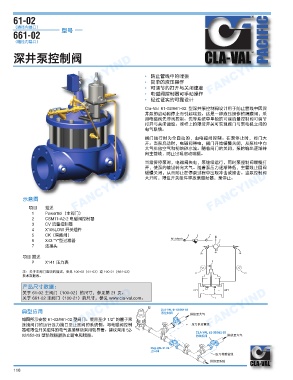

（通径内端口）
型号
661-02
（缩径内端口） PACIFIC

深井泵控制阀
FANCYIND FANCYIND • 防止管线中的喘振 FANCYIND

• 简单的液压操作
• 可调节的打开与关闭速度
• 电磁阀控制器可手动操作
• 经过证实的可靠设计

Cla-Val 61-02/661-02 型深井泵控制阀设计用于防止管线中因深
井泵的启动和停止而引起喘振。这是一种液压操作的隔膜阀，采
用电磁阀先导阀控制。先导系统中单独的可调流量控制阀可调节
打开与关闭速度。阀杆上的限位开关可实现阀门与泵电机之间的
电气联锁。
阀门运行时为全自动的，由电磁阀控制。在泵停止时，阀门大
开。当泵启动时，电磁阀得电，阀门开始缓慢关闭，从泵柱中向
大气排放空气和初始砂水流。随着阀门的关闭，泵的输出逐渐转
向主管线，防止出现启动喘振。
当需要停泵时，电磁阀失电，泵继续运行，同时泵控制阀缓慢打
开，使泵的输出转向大气。随着泵压力逐渐降低，主管线止回阀
缓慢关闭，从而防止在停泵过程中出现冲击或撞击。当泵控制阀
大开时，限位开关组件释放泵启动器，泵停止。
FANCYIND 示意图 FANCYIND FANCYIND

项目
描述
1 Powertrol（主阀门）
2 CSM11-A2-2 电磁阀控制器
3 CV 流量控制器
4 X105LOW 开关组件
5 CK（隔离阀）
6 X43 “Y”型过滤器 䒙䱸㙺℉┸⑈
7 活接头
项目 描述
P X141 压力表
注：关于主阀门选项的描述，参见 100-02（61-02）或 100-21（661-02）
技术数据表。

产品尺寸数据：
⌒▐ ⎧▐
关于 61-02 主阀门（100-02）的尺寸，参见第 21 页。
FANCYIND 典型应用 FANCYIND 㺢 㺢㕔⏣枭 㔿㛫厠⫔㷁 FANCYIND
关于 661-02 主阀门（100-21）的尺寸，参见 www.cla-val.com。

如图所示安装 61-02/661-02 型阀门。使用至少 1/2" 的管子来
连接阀门的运行压力接口至止回阀的系统侧。与电磁阀控制
器和限位开关组件的电气连接移动采用软导管。建议采用 52- ┸⑈ⅈぁ䵎偬
02/652-03 型防喘振器防止断电和喘振。 柟❅㓜枭 㔿㛫厠⫔㷁

㴏⢋枭
┸⑈⃍㋌䵎偬
㔿㛫厠亨傌
