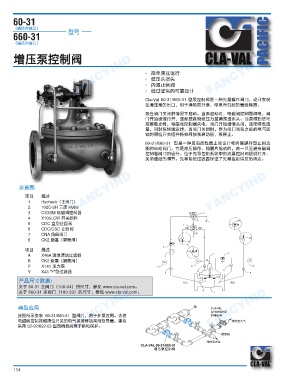

（通径内端口）
型号
660-31
（缩径内端口） PACIFIC

增压泵控制阀
FANCYIND FANCYIND • 简单液压运行 FANCYIND

• 低压头损失
• 内置止回阀
• 经过证实的可靠设计
Cla-Val 60-31/660-31 型泵控制阀是一种先导操作阀门，设计安装
在增压泵的出口，用于消除因开泵、停泵而引起的管线喘振。
泵在阀门关闭的情况下启动。当泵启动时，电磁阀控制器得电，阀
门开始缓慢打开，逐渐提高管线压力至满泵送水头。当泵得到信号
需要截止时，电磁阀控制器失电，阀门开始缓慢关闭，逐渐降低流
量，同时泵继续运转。当阀门关闭时，作为阀门与泵之间的电气联
锁的限位开关组件将会释放泵启动器，泵停止。

60-31/660-31 型是一种具有改性截止阀设计和内置提升型止回功
能的自动阀门。它是液压操作、隔膜片驱动的，由一只三通电磁阀
控制着阀门的运行。位于先导控制系统中的流量控制阀提供打开、
关闭速度的调节。先导系统过滤器保证了先导控制供应的清洁。

FANCYIND 示意图 描述 FANCYIND FANCYIND

项目
Hycheck（主阀门）
1
2
CS3SM 电磁阀控制器
3 102C-3H 三通 Hytrol
4 X105LCW 开关组件
5 CDC 盘型止回阀
6 CDC/CSC 止回阀 ⿥枚 懇嵜
7 CNA 角阀阀门 ⿥キ
8 CK2 旋塞（隔离阀）
项目 描述
A X46A 流体清洁过滤器
B CK2 旋塞（隔离阀）
P X141 压力表
Y X43 “Y”型过滤器
产品尺寸数据： ⌒▐ ⎧▐
关于 60-31 主阀门（100-04）的尺寸，参见 www.cla-val.com。
关于 660-31 主阀门（100-23）的尺寸，参见 www.cla-val.com。
FANCYIND 按图所示安装 60-31/660-31 型阀门，用于多泵应用。去往 㺢 FANCYIND
FANCYIND
典型应用
柟❅㓜枭
电磁阀控制器和限位开关的电气连接移动采用软导管。建议
㔿㛫厠⫔㷁
采用 52-02/652-03 型防喘振阀用于断电保护。
桁䭨枭
㔿㛫厠亨傌
⩋┸㺢㕔⏣枭
