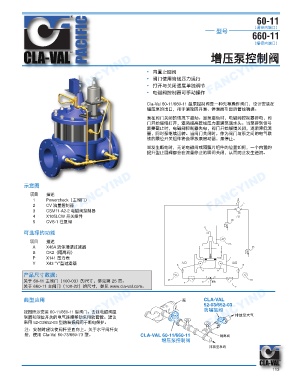

60-11
（通径内端口）
型号
660-11
（缩径内端口）
增压泵控制阀
FANCYIND FANCYIND • 内置止回阀 FANCYIND
• 阀门使用管线压力运行
• 打开与关闭速度单独调节
• 电磁阀控制器可手动操作
Cla-Val 60-11/660-11 型泵控制阀是一种先导操作阀门，设计安装在
增压泵的出口，用于消除因开泵、停泵而引起的管线喘振。
泵在阀门关闭的情况下启动。当泵启动时，电磁阀控制器得电，阀
门开始缓慢打开，逐渐提高管线压力至满泵送水头。当泵得到信号
需要截止时，电磁阀控制器失电，阀门开始缓慢关闭，逐渐降低流
量，同时泵继续运转。当阀门关闭时，作为阀门与泵之间的电气联
锁的限位开关组件将会释放泵启动器，泵停止。
当发生断电时，无论电磁阀或隔膜片组件的位置如何，一个内置的
提升型止回阀都会在流量停止的瞬间关闭，从而防止发生逆流。
FANCYIND 示意图 描述 FANCYIND FANCYIND
项目
Powercheck（主阀门）
1
CV 流量控制器
2
3
X105LCW 开关组件
4 CSM11-A2-2 电磁阀控制器
5 CVS-1 往复阀
可选择的功能
项目 描述
A X46A 流体清洁过滤器
B CK2（隔离阀）
P X141 压力表
Y X43 “Y”型过滤器 ⌒▐ ⎧▐
产品尺寸数据：
关于 60-11 主阀门（100-03）的尺寸，参见第 25 页。 懇嵜
关于 660-11 主阀门（100-22）的尺寸，参见 www.cla-val.com。
FANCYIND
FANCYIND 典型应用 FANCYIND 㺢 CLA-VAL 㔿㛫厠⫔㷁
52-03/652-03
柟❅㓜枭
按图所示安装 60-11/660-11 型阀门。去往电磁阀控
制器和限位开关的电气连接移动采用软套管。建议
采用 52-03/652-03 型防喘振阀用于断电保护。
注：安装时建议使阀杆竖直向上。关于水平阀杆安
装，使用 Cla-Val 60-73/660-73 型。 CLA-VAL 60-11/660-11 桁䭨枭
⩋┸㺢㕔⏣枭
㔿㛫厠亨傌
