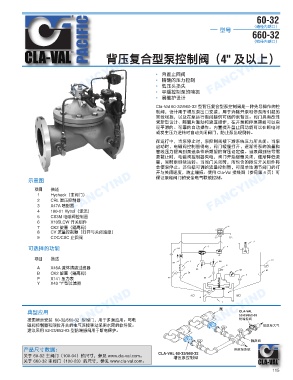

60-32
（通径内端口）
型号
660-32
（缩径内端口）

背压复合型泵控制阀（4" 及以上）
FANCYIND FANCYIND • 内置止回阀 FANCYIND

• 精确的压力控制
• 低压头损失
• 平缓控制泵的喘振
• 易维护设计
Cla-Val 60-32/660-32 型背压复合型泵控制阀是一种先导操作的控
制阀，设计用于增压泵出口安装，用于消除开泵和停泵所引起的
管线喘振，以及在泵运行期间提供可调的泵背压。阀门具有改性
求新型设计、隔膜片驱动和液压操作，在开泵和停泵期间可以实
现平滑的、可靠的自动操作。内置提升型止回功能可以在断电时
或发生压力逆转时自动关闭阀门，防止泵出现倒转。
在运行中，当泵停止时，泵控制阀被下游系统压力所关闭。当泵
启动时，电磁阀控制器得电，阀门缓慢打开，逐渐将泵的流量和
管线压力提高到泵送条件所期望的背压设定值。当泵得到信号需
要截止时，电磁阀控制器失电，阀门开始缓慢关闭，逐渐降低流
量，同时泵继续运转。当阀门关闭时，所包含的限位开关组件将
会使泵停止。还包括可调的流量控制器，可简单地调节阀门的打
开与关闭速度，防止喘振。使用 Cla-Val 接线图（参见第 4 页）可
保证泵和阀门的安全电气联锁控制。
FANCYIND 项目 描述 FANCYIND FANCYIND
示意图
1
Hycheck（主阀门）
CRL 泄压控制器
2
X47A 喷射器
3
4
CS3M 电磁阀控制器
5 100-01 Hytrol（逆流）
6 X105LCW 开关组件
7 CK2 旋塞（隔离阀）
8 CV 流量控制器（打开与关闭速度） 3 CS3 2
9 CDC/CSC 止回阀 1
可选择的功能

项目 描述
A X46A 流体清洁过滤器
B CK2 旋塞（隔离阀）
P X141 压力表
Y X43 “Y”型过滤器 ⌒▐ ⎧▐

FANCYIND 典型应用 FANCYIND FANCYIND

㺢

柟❅㓜枭
按图所示安装 60-32/660-32 型阀门，用于多泵应用。与电
磁阀控制器和限位开关的电气连接移动采用水密的软导管。
建议采用 52-03/652-03 型防喘振阀用于断电保护。 㔿㛫厠⫔㷁
桁䭨枭
产品尺寸数据： 㔿㛫厠亨傌
关于 60-32 主阀门（100-04）的尺寸，参见 www.cla-val.com。 ⩋┸㺢㕔⏣枭
关于 660-32 主阀门（100-23）的尺寸，参见 www.cla-val.com。
