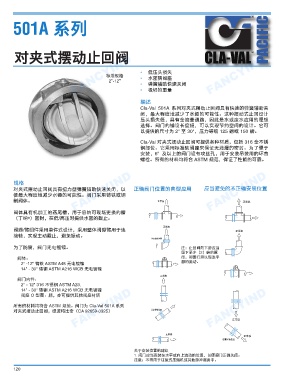

501A 系列 FANCYIND PACIFIC

对夹式摆动止回阀

FANCYIND FANCYIND • • • 低压头损失 FANCYIND

标准规格
水密腈阀座
2"-12"
弹簧辅助快速关闭
极轻的重量
•
描述
Cla-Val 501A 系列对夹式摆动止回阀具有快速的弹簧辅助关
闭，最大程度地减少了水锤的可能性。这种摆动式止回设计
压头损失低，具有全流量通路，因此是水或废水应用的理想
选择。阀门的铺设长度短，可以实现节约空间的设计。它可
以提供的尺寸为 2" 至 30"，压力等级 125 磅或 150 磅。
Cla-Val 对夹式摆动止回阀可提供各种材质，包括 316 全不锈
钢部位。它采用标准软阀座来保证无滴漏的密封。为了便于
安装，6" 及以上的阀门设有攻丝孔，用于安装吊装用的环首
螺栓。所有的材料均符合 ASTM 规范，保证了性能的可靠。

FANCYIND 规格 FANCYIND 正确阀门位置的典型应用 应当避免的不正确安装位置
FANCYIND
对夹式摆动止回阀具有扭力型弹簧辅助快速关闭，以
便最大程度地减少水锤的可能性。阀门采用铸铁或钢
制阀体。
㴐⿥㻮
㴐⿥㻮
阀体具有机加工的燕尾槽，用于容纳可现场更换的腈
（丁纳 ® ）密封，在低/高压时提供水密的截止。

㴐⿥㻮
阀瓣/臂组件采用单件式设计，采用整体阀瓣臂用于连 㴐⿥㻮
接轴，实现主动截止，避免振动。
㺕㊼暝暫⃺儛
为了防腐，阀门无电镀镍。 注：止回阀的下游应当
留下至少（2）倍的管
阀体： 径，阀瓣打开以促进平
2" -12" 铸铁 ASTM A48 无电镀镍 滑的流动。
14" - 30" 碳钢 ASTM A216 WCB 无电镀镍
㴐⿥㻮
阀门内件：
2" - 12" 316 不锈钢 ASTM A23,
14" - 30" 碳钢 ASTM A216 WCB 无电镀镍
FANCYIND 所有的材料均符合 ASTM 规范。阀门为 Cla-Val 501A 系列 㺕㊼暝暫⃺儛 FANCYIND
FANCYIND
阀座 O 型圈：腈，亦可提供其他阀座材质
对夹式摆动止回阀，纽波特比奇（CA 92659-0325）

㴐⿥㻮

㴐⿥㻮
㴐⿥㻮
㺕㊼暝暫⃺儛
关于安装位置的建议
1. 阀门应当安装在水平或向上流动的位置，以便阀门正确关闭。
注意：不得用于往复式压缩机或其他脉冲服务中。

120
