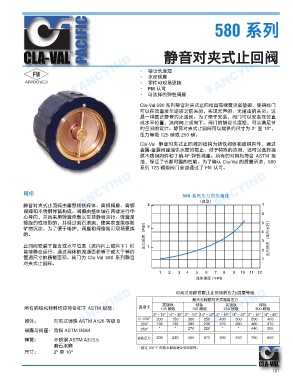

PACIFIC FANCYIND 静音对夹式止回阀
580 系列

FANCYIND APPROVED FANCYIND • 铺设长度短 FANCYIND

水密阀座
•
•
零件可现场更换
FM 认可
•
可选择的弹性阀座
•
Cla-Val 580 系列静音对夹式止回阀具有弹簧承载垫架，使得阀门
可以在流量发生逆转之前关闭，实现无声的、无撞击的关闭。这
是一种真正静音的止回阀。为了便于安装，阀门可以安装在竖直
或水平位置，流向向上或向下。阀门的铺设长度短，可以满足节
约空间的设计。静音对夹式止回阀可以提供的尺寸为 2” 至 10”，
压力等级 125 磅或 250 磅。

Cla-Val 静音对夹式止回阀的结构为铸铁阀体和青铜内件，通过
金属-金属阀座提供水密的截止。对于特殊的应用，还可以选择提
供不锈钢内件和丁纳-N 弹性阀座。所有的材料均符合 ASTM 规
®
范，保证了长期可靠的性能。为了确认 Cla-Val 的质量承诺，580
系列 125 磅级阀门全部通过了 FM 认可。

FANCYIND 规格 FANCYIND 3 580 亨⏄┸⑈㔌⫞㢟偬 7
FANCYIND

皀⌥⤸皁
静音对夹式止回阀由重型铸铁阀体、青铜阀座、青铜
阀瓣和不锈钢弹簧构成。阀瓣由整体轴在两端进行中
心导向，并且采用弹簧承载以实现静音运行。弹簧是 6
螺旋的或锥形的，并经过磨石滚磨，使其表面能够耐 5
矿物沉淀。为了便于维护，阀座和阀瓣是可现场更换 2
的。 ┸⑈㔌⫞皀PSI皁 4 ┸⑈㔌⫞皀咞ⷧ㷡㦞皁

止回阀安装于竖直或水平位置（流向向上或向下）时 1 3
能够静音运行。通过阀体的流通面积等于或大于等价 2
管道尺寸的横截面积。阀门为 Cla-Val 580 系列静音 1
对夹式止回阀。
1 2 3 4 5 6 7 8 9 10 11 12
㻮℀懌こ / FPS

对夹式与静音截止止回阀的压力/温度等级
FANCYIND
FANCYIND
FANCYIND 所有的结构材料均应符合如下 ASTM 规范： 0 -150º 2" - 12" 14" - 42" 2" - 12" 14" - 42" 2" - 12" 14" - 42" 2" - 12" 14" - 42"
最大无喘振对夹式服务压力
灰铸铁
球铁
灰铸铁
球铁
温度℉
250 磅级
150 磅级
300 磅级
125 磅级
400
200
400
250
300
500
300
150
阀体：
对夹式铸铁 ASTM A126 等级 B
*
*
*
*
270
355
440
220
250º
阀瓣与阀座：青铜 ASTM B584 200º 190 135 280 230 370 280 460 370
弹簧： 不锈钢 ASTM A313.5 试验压力 300 230 450 375 600 450 750 600
磨石滚磨 * 超过 200º F 的热水服务建议采用球铁。
尺寸： 2" 至 10"
