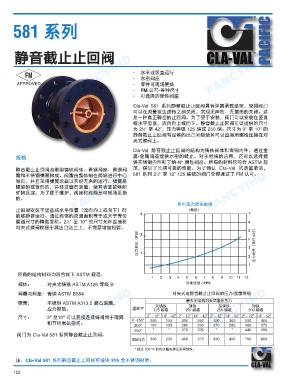

581 系列 FANCYIND PACIFIC

静音截止止回阀

FANCYIND APPROVED FANCYIND • • 水密阀座 FANCYIND
水平或竖直运行

零件可现场更换
•
可选择的弹性阀座
• • FM 认可-各种尺寸
Cla-Val 581 系列静音截止止回阀具有弹簧承载垫架，使得阀门
可以在流量发生逆转之前关闭，实现无声的、无撞击的关闭。这
是一种真正静音的止回阀。为了便于安装，阀门可以安装在竖直
或水平位置，流向向上或向下。静音截止止回阀可以提供的尺寸
为 2 ⁄2" 至 42"，压力等级 125 磅或 250 磅。尺寸为 3" 至 10" 的
1
静音截止止回阀有足够的出口间隙使其可以直接用螺栓连接在对
夹式蝶阀上。
Cla-Val 静音截止止回阀的结构为铸铁阀体和青铜内件，通过金
规格 属-金属阀座提供水密的截止。对于特殊的应用，还可以选择提
供不锈钢内件和丁纳-N 弹性阀座。所有的材料均符合 ASTM 规
®
静音截止止回阀由重型铸铁阀体、青铜阀座、青铜阀 范，保证了长期可靠的性能。为了确认 Cla-Val 的质量承诺，
1
瓣和不锈钢弹簧构成。阀瓣由整体轴在两端进行中心 581 系列 2 ⁄2" 至 12" 125 磅级的阀门全部通过了 FM 认可。
FANCYIND
FANCYIND 螺旋的或锥形的，并经过磨石滚磨，使其表面能够耐 亨⏄┸⑈㔌⫞㢟偬
FANCYIND
导向，并且采用弹簧承载以实现无声的运行。弹簧是
矿物沉淀。为了便于维护，阀座和阀瓣是可现场更换
的。
止回阀安装于竖直或水平位置（流向向上或向下）时
能够静音运行。通过阀体的流通面积等于或大于等价 3 皀⌥⤸皁 7
管道尺寸的横截面积。2 ⁄2" 至 10" 的尺寸允许直接将 6
1
对夹式蝶阀栓接于其出口法兰上，不需要增加短管。 2 5
┸⑈㔌⫞皀PSI皁 1 4 3 ┸⑈㔌⫞皀咞ⷧ㷡㦞皁

1 2

所有的结构材料均符合如下 ASTM 规范：
1 2 3 4 5 6 7 8 9 10 11 12
㻮℀懌こ / FPS
阀体： 对夹式铸铁 ASTM A126 等级 B 对夹式与静音截止止回阀的压力/温度等级
阀瓣与阀座：青铜 ASTM B584
FANCYIND
FANCYIND
FANCYIND 弹簧： 不锈钢 ASTM A313.5 磨石滚磨， 0 -150º 2" - 12" 14" - 42" 2" - 12" 14" - 42" 2" - 12" 14" - 42" 2" - 12" 14" - 42"
最大无喘振对夹式服务压力
灰铸铁
灰铸铁
球铁
球铁
应力释放。
温度℉
150 磅级
250 磅级
300 磅级
125 磅级
尺寸：
3" 至10" 可以直接连接蝶阀用于隔离
250
400
400
500
300
200
300
150
和节约泵站空间。
200º
*
355
*
440
*
270
220
*
250º 190 135 280 230 370 280 460 370
阀门为 Cla-Val 581 系列静音截止止回阀。
试验压力 300 230 450 375 600 450 750 600
* 超过 200º F 的热水服务建议采用球铁。
注：Cla-Val 581 系列静音截止止回阀可提供 316 全不锈钢材质。
