FANCYIND DV-5 雨淋阀电气动式启动雨淋系统 FANCYIND
FANCYIND

电动雨淋系统工作原理：
DV-5 感温火灾探测器或感烟火灾探测器或手动 / 电控启动装置动作，将向消防控制箱发出电信号，启动电磁阀。
电磁阀通电开启后，雨淋阀膜片腔泄压，雨淋阀开启，同时启动系统报警装置。
每套配管附件包括：
● 供水侧压力表
● 膜片腔压力表
● 膜片腔连接管
● 手动启动装置
● 主排水阀
● 系统排水阀
● 报警试验阀
● 自动排水阀
注意：
FM 仅对使用经 FM 认证的 24VDC 电磁阀的系统进行认证。FM 仅对用于非危险场所的电磁阀进行认证。

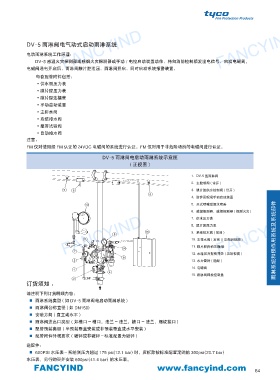

DV-5 雨淋阀电启动雨淋系统示意图
( 正视图 )

1. DV-5 型雨淋阀
2. 主控制阀 ( 常开 )
5 6 3. 膜片腔供水控制阀 ( 常开 )
5
4. 防护区现场手动启动装置
13 5. 开式喷嘴或洒水喷头
6. 感温探测器、感烟探测器 ( 探测火灾 )
7. 供水压力表
FANCYIND
FANCYIND FANCYIND 15 9. 系统排水阀 ( 常闭 ) 雨淋系统和预作用系统及系统部件
8. 膜片腔压力表
8
11
10. 主排水阀 ( 常闭 )( 见阀后视图 )
11. 膜片腔自动关断阀
14
7
9 12. 水流压力报警开关 ( 见后视图 )
3 13. 水力警铃 ( 选配 )
14. 电磁阀
1
4
15. 雨淋阀释放控制盘
2
订货须知 :
请注明下列订货明细内容：
■ 雨淋系统类型 ( 如 DV-5 雨淋阀电启动雨淋系统 )
■ 雨淋阀公称直径 ( 如 DN150)
■ 安装方向 ( 直立或水平 )
■ 雨淋阀进出口类型 ( 如槽口 - 槽口，法兰 - 法兰，槽口 - 法兰，螺纹接口 )
■ 配管预装类型 ( 半预装垂直安装或非预装垂直或水平安装 )
■ 配管附件外观要求 ( 镀锌或非镀锌－标准配置为镀锌 )

送配件：
■ 600PSI 水压表－系统侧压力超过 175 psi(12.1 bar) 时，应拆除按标准配置定购的 300psi(20.7 bar)
水压表，另行购买并安装 600psi(41.4 bar) 的水压表。
