FANCYIND 电启动单联锁预作用系统配管附件包括： FANCYIND
FANCYIND
报警试验阀
供水侧压力表
●
●
膜片腔压力表
自动排水阀
●
●
●
供气接管
手动启动装置
●
● 膜片腔连接管 ● 系统气压表
● 主排水阀 ● 监测用低气压报警开关
● 系统排水阀 ● 水流压力报警开关

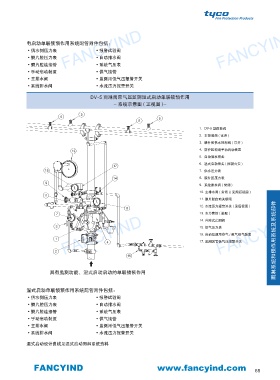

DV-5 雨淋阀带气压监测湿式启动单联锁预作用
- 系统示意图 ( 正视图 )-
5
6 5
6
1. DV-5 型雨淋阀
2. 主控制阀 ( 常开 )
3. 膜片腔供水控制阀 ( 常开 )

13 4. 防护区现场手动启动装置
5. 自动洒水喷头
6. 湿式启动喷头 ( 探测火灾 )
17
15 7. 供水压力表
14 8. 膜片腔压力表
9
9. 系统排水阀 ( 常闭 )
10. 主排水阀 ( 常闭 )( 见阀后视图 )
11
11. 膜片腔自动关断阀
12. 水流压力报警开关 ( 见后视图 )
8
7 13. 水力警铃 ( 选配 )
FANCYIND
FANCYIND 3 1 FANCYIND 15. 供气压力表 雨淋系统和预作用系统及系统部件
14. 升降式止回阀
16. 自动监测用空气 / 氮气供气装置
17. 监测其它低气压报警开关
4
2
16

具有监测功能、湿式启动启动的单联锁预作用

湿式启动单联锁预作用系统配管附件包括：
供水侧压力表 报警试验阀
● ●
膜片腔压力表 自动排水阀
● ●
膜片腔连接管 系统气压表
● ●
手动启动装置 供气接管
● ●
主排水阀 监测用低气压报警开关
● ●
系统排水阀 水流压力报警开关
● ●
湿式启动设计曲线见湿式启动雨淋系统资料
