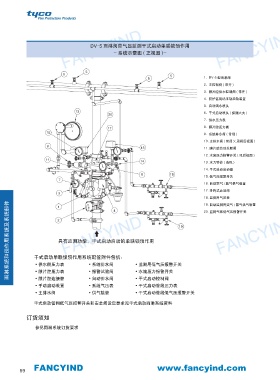

                                       DV-5 雨淋阀带气压监测干式启动单联锁预作用
                                                 - 系统示意图 ( 正视图 )-



                                     5
                            6                                            5
                                                                6                       1.  DV-5 型雨淋阀
                                                                                        2.  主控制阀 ( 常开 )
                                                                                        3.  膜片腔供水控制阀 ( 常开 )
                                                                                        4.  防护区现场手动启动装置
                                                                                        5.  自动洒水喷头
                                 13                                                     6.  干式启动喷头 ( 探测火灾 )
                                               20
                                                                                        7.  供水压力表

                                               17                                       8.  膜片腔压力表
                     18                                                                 9.  系统排水阀 ( 常闭 )
                                                                                        10. 主排水阀 ( 常闭 )( 见阀后视图 )
                     9                                       15                         11. 膜片腔自动关断阀

                                                                                        12. 水流压力报警开关 ( 见后视图 )
                    11                                       14                         13. 水力警铃 ( 选配 )
                                                                                        14. 干式启动启动器
                                                             8           16
                                                                                        15. 低气压报警开关
                          7
                                                                                        16. 自动空气 / 氮气供气装置
                                                                                        17. 升降式止回阀
                          3
                                                                                        18. 监测用气压表
                                                                                        19. 自动监测用空气 / 氮气供气装置
                          1
                                                 4                                      20. 监测气体低气压报警开关
                         2
 FANCYIND    雨淋系统和预作用系统及系统部件  具有监测功能、干式启动启动的单联锁预作用                           19               FANCYIND
                            FANCYIND






                干式启动单联锁预作用系统配管附件包括:
                 供水侧压力表                 系统排水阀               监测用低气压报警开关
                  ●                     ●                   ●
                 膜片腔压力表                 报警试验阀               水流压力报警开关
                  ●                     ●                   ●
                 膜片腔连接管                 自动排水阀               干式启动控制阀
                  ●                     ●                   ●
                 手动启动装置                 系统气压表               干式启动管线压力表
                  ●                     ●                   ●
                 主排水阀                   供气接管                干式启动管线低气压报警开关
                  ●                     ●                   ●
                干式启动管网低气压报警开关和安全阀设定要求见干式启动雨淋系统资料


            订货须知
              参见雨淋系统订货要求
