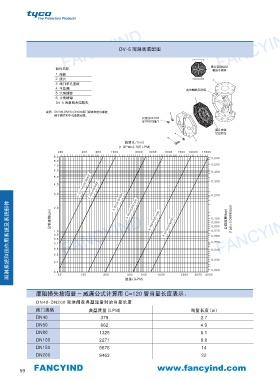

DV-5 雨淋阀装配图

膜片定位标记
部件名称：
垂直于阀体
1. 阀体
2. 膜片 1
3. 阀门手孔盖板
4. 平垫圈
定位螺栓见说明
5. 六角螺栓
6. 六角螺母 2
DV-5 雨淋阀水阻损失
说明：DN100,DN150,DN200阀门阀体带定位螺栓， 4
便于膜片和手孔盖板安装。
只用于DN100
至DN200阀门
膜片安装
4 定位标记
5
流量(L/min) 3
(1 GPM=3.785 LPM)
200 400 600 1000 2000 3000 5000 7000 10000 15000
9.0 0,600
8.0
7.0 0,500
6.0 0,400
1-1/2 INCH(DN40)
5.0
4.0 0,300

3.0 2 INCH(DN50) 0,200

2.0 3 INCH(DN80) 4 INCH(DN100) 6 INCH(DN150) 0,100 公称压降(bar) (1psi=0.06895bar)
公称压降(psi)
FANCYIND 雨淋系统和预作用系统及系统部件 1.0 FANCYIND 8 INCH(DN200) 0,080 FANCYIND
0,090
0,070
0.9
0,060
0.8
0,050
0.7
0.6
0,040
0.5
0,030
0.4
0,020
0.3
50 100 200 400 600 1000 2000 3000 4000
流量(GPM)
摩阻损失按海登 - 威廉公式计算用 C=120 管当量长度表示：

DN40-DN200 雨淋阀在典型流量时的当量长度
阀门规格 典型流量 (LPM) 当量长度 (m)
DN40 379 2.7
DN50 662 4.9
DN80 1325 6.1
DN100 2271 8.8
DN150 5678 14
DN200 9463 22
