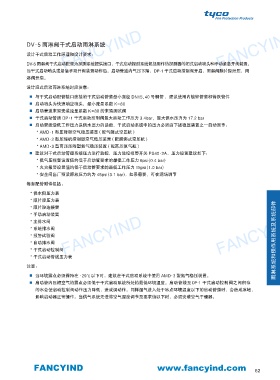

FANCYIND DV-5 雨淋阀干式启动雨淋系统 FANCYIND
FANCYIND
设计干式启动工作原理和设计要求：
DV-5 雨淋阀干式启动配管为探测系统提供接口，干式启动探测系统包括用作热探测器的闭式启动喷头和手动紧急开阀装置。
当干式启动喷头或紧急手动开阀装置动作后，启动管道内气压下降，DP-1 干式启动控制阀开启，雨淋阀膜片腔泄压，雨
淋阀开启。
设计湿式启动雨淋系统时应注意：
■ 与干式启动配管接口连接的干式启动管道最小直径 DN15,40 号钢管 , 建议使用内镀锌管道和铸铁管件
■ 启动喷头为快速响应喷头，最小流量系数 K=80
■ 启动管道末端安装流量系数 K=80 的末端测试阀
■ 干式启动管道 DP-1 干式启动控制阀最大启动工作压力 3.4bar，最大供水压力为 17.2 bar
■ 启动管线最低工作压力是供水压力的函数，干式启动系统中的压力必须由下述稳压装置之一自动调节：
* AMD-1 型压降型空气稳压装置 ( 配气罐式空压机 )
* AMD-2 型压缩机控制型空气稳压装置 ( 配捆绑式空压机 )
* AMD-3 型高压压降型氮气稳压装置 ( 配高压氮气瓶 )
■ 建议对干式启动管道系统压力进行监控，压力监控报警开关 PS40-2A，压力设置建议如下：
* 低气压报警设置值约低于启动管要求的最低工作压力 6psi(0.4 bar)
* 火灾报警设置值约低于启动管要求的最低工作压力 15psi(1.0 bar)
* 安全阀出厂预设释放压力约为 45psi(3.1 bar)，如果需要，可在现场调节
每套配管附件包括：
* 供水侧压力表
* 膜片腔压力表
雨淋系统和预作用系统及系统部件
* 膜片腔连接管
* 手动启动装置
FANCYIND * 系统排水阀 FANCYIND FANCYIND
* 主排水阀
* 报警试验阀
* 自动排水阀
* 干式启动控制阀
* 干式启动管线压力表
注意：
■ 当环境露点必须保持在 -29℃以下时，建议在干式启动系统中使用 AMD-3 型氮气稳压装置。
■ 启动管内压缩空气的露点必须低于干式启动系统所处的最低环境温度。启动管线至 DP-1 干式启动控制阀之间积存
的水会使启动控制阀动作压力降低，造成误动作。同样湿气进入处于冰点环境温度以下的启动管道时，会造成冰堵，
影响启动器正常操作。当供气系统无法将空气湿度调节至要求值以下时，必须安装空气干燥器。
