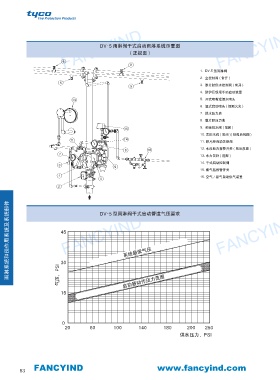

DV-5 雨淋阀干式启动雨淋系统示意图
( 正视图 )

6
6
1. DV-5 型雨淋阀
2. 主控制阀 ( 常开 )
5
5 3. 膜片腔供水控制阀 ( 常开 )
4. 防护区现场手动启动装置
13 5. 开式喷嘴或洒水喷头
6. 湿式启动喷头 ( 探测火灾 )
7. 供水压力表
8. 膜片腔压力表
15 9. 系统排水阀 ( 常闭 )
10. 主排水阀 ( 常闭 )( 见阀后视图 )
11 14 11. 膜片腔自动关断阀
8 16 12. 水流压力报警开关 ( 见后视图 )
7 13. 水力警铃 ( 选配 )

14. 干式启动控制阀
3
9
15. 低气压报警开关
1 16. 空气 / 氮气自动供气装置
4
2

DV-5 型雨淋阀干式启动管道气压要求
FANCYIND
FANCYIND 雨淋系统和预作用系统及系统部件 45 系统最低气压 FANCYIND

气压，PSI 30 启动器动作压力范围

15

0
20 60 100 140 180 200 250
供水压力，PSI
