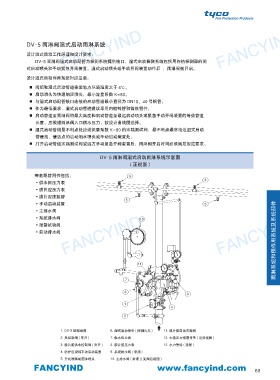

FANCYIND DV-5 雨淋阀湿式启动雨淋系统 FANCYIND
FANCYIND

设计湿式启动工作原理和设计要求：
DV-5 雨淋阀湿式启动配管为探测系统提供接口，湿式启动探测系统包括用作热探测器的闭
式启动喷头和手动紧急开阀装置。湿式启动喷头或手动开阀装置动作后 , 雨淋阀被开启。
设计湿式启动雨淋系统时应注意：

■ 阀组和湿式启动管道安装地点环境温度大于 4℃。
■ 启动喷头为快速响应喷头，最小流量系数 K=80。
■ 与湿式启动配管接口连接的启动管道最小直径为 DN15，40 号钢管。
■ 作为最低要求，湿式启动管道建议采用内镀锌管和铸铁管件。
■ 启动管道至雨淋阀的最大高度和启动管道至最远启动喷头或紧急手动开阀装置的等效管道
长度，应根据雨淋阀入口供水压力，按设计曲线图选择。
■ 湿式启动管线最不利点处应设流量系数 K=80 的末端测试阀，最不利点通常临近湿式启动
管最高、最远点的启动洒水喷头或手动启动装置处。
■ 打开启动管道末端测试阀或远方手动紧急开阀装置后，雨淋阀开启时间必须满足规范要求。

DV-5 雨淋阀湿式启动雨淋系统示意图
( 正视图 )

每套配管附件包括： 6
6
供水侧压力表
●
膜片腔压力表
●
膜片腔连接管
●
5
雨淋系统和预作用系统及系统部件
手动启动装置
● 5
主排水阀
●
● 系统排水阀 13
FANCYIND ● 自动排水阀 FANCYIND FANCYIND
报警试验阀
●

11

7

3
9
1
4
2

1. DV-5 型雨淋阀 6. 湿式启动喷头 ( 探测火灾 ) 11. 膜片腔自动关断阀
2. 主控制阀 ( 常开 ) 7. 供水压力表 12. 水流压力报警开关 ( 见后视图 )
3. 膜片腔供水控制阀 ( 常开 ) 8. 膜片腔压力表 13. 水力警铃 ( 选配 )
4. 防护区现场手动启动装置 9. 系统排水阀 ( 常闭 )
5. 开式喷嘴或洒水喷头 10. 主排水阀 ( 常闭 )( 见阀后视图 )
