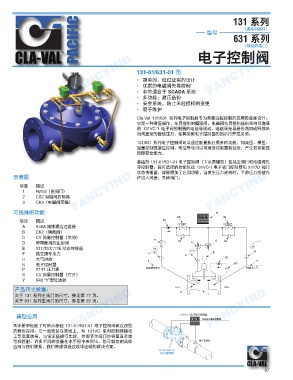

PACIFIC FANCYIND 电子控制阀
131 系列
（通径内端口）
型号
631 系列

（缩径内端口）

FANCYIND FANCYIND 131-01/631-01 型 FANCYIND

• 简单的、经过证实的设计
• 优质的电磁阀先导控制
• 非常适合于 SCADA 系统
• 多功能；液压备份
• 安全系统，防止未经授权的变更
• 易于维护
Cla-Val 131/631 系列电子控制阀专为需要远程控制的应用而度身设计。
它是一种液压操作、先导控制的隔膜阀。电磁阀先导控制器由来自可选择
的 131VC-1 电子阀控制器的电信号驱动。电磁阀先导器会增加或释放来
自阀盖室的管线压力，使其按照电子控制器的指示打开或关闭。

131/631 系列电子控制阀可以通过配置执行很多的功能，如减压、保压、
流量控制或液位控制。电信号也可以与液压控制器相结合，产生双功能或
故障安全能力。

基础的 131-01/631-01 电子控制阀（下示原理图）包括主阀门和电磁阀先
导控制器。其可选择的功能包括 131VC-1 电子阀门控制器和 X117D 阀门
状态传输器，如果增加了止回功能，当发生压力逆转时，下游压力将被允
示意图
许进入阀盖，关闭阀门。
FANCYIND 项目 描述 FANCYIND FANCYIND
Hytrol（主阀门）
1
CS2 电磁阀控制器
2
CK2（电磁阀旁路）
3
可选择的功能
项目 描述
A X46A 流体清洁过滤器
B CK2（隔离阀）
C CV 流量控制器（关闭）
D 带隔离阀的止回阀
E X117D/X117E 状态传输器
F 独立操作压力
H 大气排放
N 电子控制器
P X141 压力表 䒙䱸㙺℉┸⑈ 㔿㛫厠⫔㷁
S CV 流量控制器（打开）
Y X43 “Y”型过滤器

产品尺寸数据： ⌒▐ ⎧▐
FANCYIND
FANCYIND 关于 631 系列主阀门的尺寸，参见第 29 页。 131VC-1 䛢⳽枭枕㕔⏣⠕ FANCYIND
关于 131 系列主阀门的尺寸，参见第 17 页。

典型应用
厠憉䮸嵎䵄㣧㕔⏣⠕
本手册中包括了对所示基础 131-01/631-01 电子控制阀做过改型
的典型应用。它一般安装在管线上，有 131VC 系列控制器接收
工艺变量信号，与设定值进行比较，并调节主阀门的容量直至信
号相匹配。许多不同的变量在本手册中未列出。您可就您的具体 ↎▤▅憮⠕
应用与我们联系，我们将提供经过现场证明的解决方案。
131-01/631-01
䛢⳽㕔⏣枭

87
