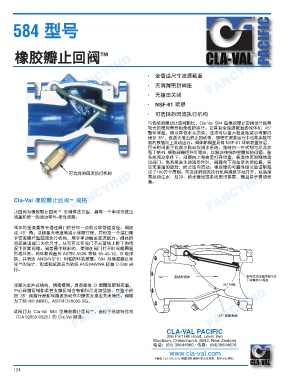

584 型号 FANCYIND PACIFIC

橡胶瓣止回阀 ™

FANCYIND FANCYIND • • 全管道尺寸流通截面 FANCYIND

无滴漏密封阀座

NSF-61 喷塑
• • 无撞击关闭
• 可选择的回流执行机构

与传统的摆动止回阀相比，Cla-Val 584 型橡胶瓣止回阀设计具有
较长的使用寿命和免维护运行。它具有全流通截面的阀体和 45°
整体阀座，用以降低水头损失。这样可以最大程度地减小阀瓣行
程至 35°，改善无撞击的止回动作，即使在泥浆运行中也能实现可
靠的数值向上流动运行。阀体和阀盖具有 NSF-61 环氧喷塑涂层，
可长时间用于饮用水和非饮用水系统。独特的一件式钢与尼龙加
强丁纳-N 橡胶阀瓣组件可弯曲，以解决传统的金属铰链问题。在
系统流动条件下，阀瓣向上弯曲至打开位置，使流体无限制地流
过阀门。当系统发生逆流条件时，阀瓣向下弯曲至关闭位置，实
现无滴漏的密封，防止逆向流动。橡胶瓣的可靠性经试验证明超
可选择的回流执行机构 过了100万个周期。可选择的回流执行机构提供手动打开，以满足
泵起动注水、反冲、疏水管线或系统测试需要，而且易于现场安
FANCYIND
FANCYIND Cla-Val 橡胶瓣止回阀™ 规格 FANCYIND
装。

止回阀为橡胶瓣止回阀™ 全阀体法兰型，具有一个半球形进出
阀盖和唯一的活动零件-柔性阀瓣。

阀体的全流量等于通过阀门的任何一点的公称管道直径。阀座
成 45° 角，以便最大程度地减小阀瓣行程，并包括一个端口用
于安装螺杆型回流执行机构，用于手动触发回流能力。阀体的
顶部进出端口为全尺寸，从而可以在阀门不从管线上拆下的情
况下拆卸阀瓣。阀盖是半球形的，使得在阀门打开时阀瓣周围
形成冲洗。阀体和阀盖为 ASTM A536 等级 65-45-12，B 级球
铁，并喷涂 ANSI/NSF61 列名的环氧塑层。584 型橡胶瓣止回
阀™的设计、制造和试验应当依照 ANSI/AWWA 标准 C-508 进
行。
㻮偬⤸枭℀ 晏Άⷩ煆⑍ョ䠱│₣ゼ
ᾮ偠㰎劣-N 枭䢅
阀瓣为单片式结构，精密模制，具有整体 O 型圈型密封表面， 35° 姹䮸
中心阀瓣区域和柔性支撑区域含有钢和尼龙加强筋。在整个的
FANCYIND 为丁纳-N® (NBR)，ASTM D20000-BG。 FANCYIND
FANCYIND
短 35° 阀瓣行程和阀瓣返回动作中提供无撞击关闭特性。阀瓣

此阀门为 Cla-Val 584 型橡胶瓣止回阀™，由位于纽波特比奇
45° 枭ご娕椏
（CA 92659-0325）的 Cla-Val 制造。
CLA-VAL PACIFIC
306 Port Hill Road, Level Two
Woolston, Christchurch, 8042, New Zealand
䛢嶊皒(64) 39644860 ⃍䣌皒(64)39644876
www.cla-val.com
©䏵㣰 CLA-VAL 2012 儻⢪┝⏤·孱㧩▜努╾䛌▅㢡的㈂Ὰ▓姹懇䦒҉
