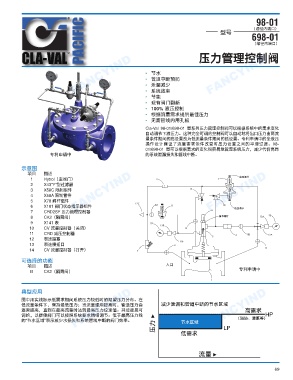

PACIFIC FANCYIND 压力管理控制阀
98-01
（通径内端口）
型号
698-01
（缩径内端口）

FANCYIND FANCYIND • 节水 FANCYIND

• 管道中断预防
• 泄漏减少
• 系统效率
• 节能
• 现有阀门翻新
• 100% 液压控制
• 根据流量需求提供最佳压力
• 无需管线内用孔板
Cla-Val 98-01/698-01 型系列压力管理控制阀可以根据系统中的需求变化
自动调节下游压力。这种完全可调的控制阀可以自动地将出口压力由高流
量条件期间的高设置改为低流量条件期间的低设置。专利申请中的全液压
操作设计保证了流量需求条件改变时压力设置之间的平滑过渡。98-
01/698-01 型可以根据需求的变化很容易地管理系统压力，减少代价高昂
专利申请中 的系统泄漏损失和管线中断。

示意图
项目 描述 沅┸嶰启
FANCYIND 2 X43“Y”型过滤器 FANCYIND FANCYIND
Hytrol（主阀门）
1
X58C 限制组件
3
X58A 限制管件
4
X78 阀杆组件
5
6
CRD2SF 压力管理控制器
7 X101 阀门状态指示器组件 ⃻┸嶰启
8 CK2（隔离阀） 嶰启奧昶
9 X141 表
10 CV 流量控制器（关闭）
11 CRD 减压控制器
12 表连接塞
13 表连接插口
14 CV 流量控制器（打开）
可选择的功能
项目 描述 ⌒▐
B CK2（隔离阀） 专利申请中

典型应用
FANCYIND
FANCYIND 低流量条件下，保持最低压力；当流量逐渐提高时，输送压力会 ┸⑈ ⍼ⶾ㹱䂼☹䵎戀Ὶ㝚䠱启㷡ⓧ⦌ 皀㼵柟҈䇹䀶䳶皁
FANCYIND
图中用实线标示低需求期间系统压力较低时的期望压力分布。在
沅梭㷯
逐渐提高，直到在最高流量时达到最高压力设定值。其坡度是可
HP
调的，以便使阀门可以按照系统要求精细调节。低于最高压力线
的“节水区域”表示减少水损失和系统管线中断的阀门效率。
启㷡ⓧ⦌
LP
⃻梭㷯

㻮捼
