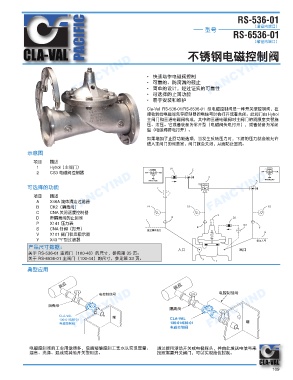

PACIFIC FANCYIND 不锈钢电磁控制阀
RS-536-01
（通径内端口）
型号
RS-6536-01
（缩径内端口）
FANCYIND FANCYIND • 快速动作电磁阀控制 FANCYIND
• 可靠的、防滴漏的截止
• 简单的设计，经过证实的可靠性
• 可选择的止回功能
• 易于安装和维护
Cla-Val RS-536-01/RS-6536-01 型电磁控制阀是一种开关型控制阀，在
接收到给电磁阀先导控制器的电信号时会打开或者关闭。此阀门由 Hytrol
主阀门和三通电磁阀构成，其中的三通电磁阀对主阀门的隔膜室交替施
压、泄压。它或者装备为常开型（电磁阀失电打开），或者装备为常闭
型（电磁阀得电打开）。
如果增加了止回功能选项，当发生反转压力时，下游的压力就会被允许
进入主阀门的阀盖室，阀门就会关闭，从而防止回流。
示意图
项目 描述
1 Hytrol（主阀门）
2 CS3 电磁阀控制器 ⅈぁ ⫞䛢㐀キῨ枭枕 㔿㛫 ⅈぁ ㅄ䛢㐀キῨ枭枕 㔿㛫
FANCYIND 可选择的功能 FANCYIND FANCYIND
枭䢃
枭䢃
项目
描述
A
X46A 流体清洁过滤器
B
CNA 关闭速度控制器
C CK2（隔离阀）
D 带隔离阀的止回阀
P X141 压力表
S CNA 针阀（打开） 䒙䱸㙺℉┸⑈
V X101 阀门状态指示器
Y X43 “Y”型过滤器 㔿厠⫔㷁
产品尺寸数据： ⌒▐ ⎧▐
关于 RS-536-01 主阀门（100-46）的尺寸，参见第 35 页。
关于 RS-6536-01 主阀门（100-44）的尺寸，参见第 33 页。
典型应用
ⅈぁ ⅈぁ
䛢㕔⏣▤
䛢㕔⏣▤
FANCYIND 桁䭨枭 䛢䩮㕔⏣枭 FANCYIND 桁䭨枭 FANCYIND
僽
僽
䛢䩮㕔⏣枭
电磁控制阀的工业用途很多，包括精确控制工艺水以实现定量、 通过使用浮动开关或电极探头，并由此发送电信号来
混合、洗涤、混成或其他开关型用途。 按照需要开关阀门，可以实现液位控制。
