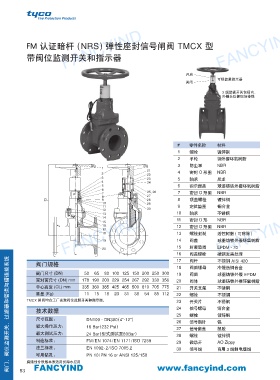

FANCYIND FM 认证暗杆 (NRS) 弹性座封信号闸阀 TMCX 型 FANCYIND
带阀位监测开关和指示器
开启
可视位置指示器
可视位置指示器
关闭
3 线监视开关包括内、
外插头以便现场接线
# 零件名称 材料
1 螺栓 镀锌铜
2 手轮 钢外覆环氧树脂
3 防尘罩 NBR
1 21
2 22 4 密封 O 形圈 NBR
3 23 5 轴承 尼龙
4 24
5 6 指示器盖 球墨铸铁外覆环氧树脂
6
7 25, 26 7 密封 O 形圈 NBR
8 27
CL 9 28 8 顶盖螺栓 镀锌铜
10 29
11 9 定位垫圈 铜合金
12 30
13 10 轴承 不锈钢
14 12 密封 O 形 NBR
11
FANCYIND
FANCYIND FANCYIND 13 螺栓封装 活性树脂 ( 可移除 )
15
16
密封 O 形圈 NBR
17
18
14
19
阀盖 球墨铸铁外覆环氧树脂
15
封装垫圈 EPDM - 70
20
16
L
阀门、阀位监测开关、过滤器和管道沟槽连接系统
17 阀盖螺栓 碳钢发黑处理
阀杆 不锈钢 AISI 420
阀门规格
18 阀瓣螺母 冷锻造铜合金
阀门尺寸 (DN) 50 65 80 100 125 150 200 250 300 19 阀瓣 球墨铸铁外覆 EPDM
面对面尺寸 (DN) mm 178 190 203 229 254 267 292 330 356 20 阀体 球墨铸铁外覆环氧树脂
中心高度 (CL) mm 335 360 385 425 465 500 610 705 775 21 开关支架 不锈钢
重量 (Kg) 11 15 18 23 31 38 54 85 112 22 螺栓 不锈钢
TMCX 闸阀均在工厂安装阀位监测开关和指示器。 23 开关片 不锈钢
24 信号螺母 铜合金
技术数据
25 螺栓 镀锌铜
尺寸范围: DN100 - DN300(4”-12”) 26 信号指针 铝
最大操作压力: 16 Bar(232 Psi) 27 信号窗盖 塑胶
最大测试压力: 24 Bar(型式测试至80Bar) 28 螺栓 镀锌铜
制造标准: FM/EN 1074/EN 1171/ISO 7259 29 微动开 AO Zippy
法兰标准: EN 1092-2/ISO 7005.2 30 信号线 商用 3 线制电缆线
可用钻孔: PN 10/PN 16 or ANSI 125/150
腐蚀性介质版本亦适用於海水应用
