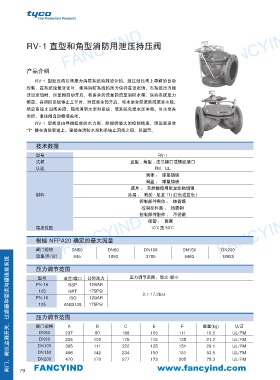

FANCYIND RV-1 直型和角型消防用泄压持压阀 FANCYIND
FANCYIND
产品介绍
``RV-1 型泄压持压阀是为消防系统特殊设计的。通过泄压阀上导阀的自动
控制，在系统流量变化时，能将消防系统的压力保持在设定值。当系统压力超
过设定值时，泄压阀自动开启，将多余的流量回流至消防水箱，保持系统压力
恒定。在消防系统停止工作时，泄压阀全部开启，将水泵全部流量回流至水箱，
然后系统止回阀关闭，隔离消防水泵和系统，使系统免受水压冲击。当水泵关
闭后，泄压阀自动慢慢关闭。
``RV-1 型阀是由导阀控制的水力阀，能提供最大的控制精度。泄压阀通常
"T" 接在消防管道上，安装在消防水泵和系统止回阀之间，见图示。
技术数据
型号 RV-1
式样 直型 , 角型 , 法兰接口或螺纹接口
认证 FM、UL
阀体 : 球墨铸铁
阀盖 : 球墨铸铁
膜片 : 天然橡胶用尼龙织物增强
材料 涂层 : 耐纶 - 尼龙 11( 红色或蓝色 )
控制部件壳体 : 铸青铜
控制部件盖 : 铸青铜
控制部件配件 : 不锈钢
FANCYIND 温度范围 FANCYIND 10℃至 80℃ FANCYIND
接管 : 黄铜
根据 NFPA20 确定的最大流量
阀门规格
流量(升/分) DN50 DN80 DN100 DN150 DN200
9463
1893
18925
945
3785
阀门、阀位监测开关、过滤器和管道沟槽连接系统
压力调节范围
型号 法兰/螺口 公称压力 压力调节范围：最大-最小
PN-16 BSP 12BAR
125 NPT 175PSI
PN-16 ISO 12BAR 2.1-17.2bar
125 ANSI125 175PSI
压力调节范围
阀门规格 A B C E F 重量(kg) 认证
DN50 237 80 168 105 111 10.5 UL/FM
DN80 238 100 176 112 138 21.2 UL/FM
DN100 305 111 222 125 151 29.1 UL/FM
DN150 406 142 234 150 181 53.5 UL/FM
DN200 470 170 277 173 205 75.3 UL/FM
