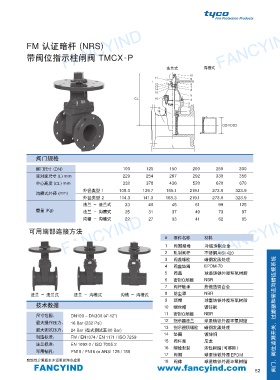

带阀位指示柱闸阀 TMCX-P
法兰式
10 沟槽式
11 9
12 8
13 7
14 6
15
5
CL 16 4
3
17 2
18 1
OD1/OD2
L
阀门规格
(
阀门尺寸 D N ) 1 0 0 1 2 5 1 5 0 2 0 0 2 5 0 3 0 0
面对面尺寸 ) L ( m m 2 2 9 2 5 4 2 6 7 2 9 2 3 3 0 3 5 6
(
中心高度 LC ) m m 3 3 2 3 7 8 4 3 6 5 2 0 6 2 0 6 7 0
外径类型 1 108.0 139.7 165.1 219.1 273.0 323.9
沟槽式外径 (mm)
外径类型 2 114.3 141.3 168.3 219.1 273.0 323.9
法兰 - 法兰式 33 40 45 61 99 125
重量 (Kg) 法兰 - 沟槽式 25 31 37 49 73 97
85
62
22
33
41
27
沟槽 - 沟槽式
FANCYIND 可用端部连接方法 # 零件名称 材料 FANCYIND
FANCYIND
1
阀瓣螺母
冷锻造铜合金
2
3 轧制阀杆 不锈钢AISI 420
阀盖螺栓
碳钢发黑处理
4 阀盖垫圈 EPDM-70
5 阀盖 球墨铸铁外覆环氧树脂
6 密封O形圈 NBR
7 阀杆轴承 热锻造铜合金
8 防尘罩 NBR
法兰 - 法兰式 法兰 - 沟槽式 沟槽 - 沟槽式
9 顶帽 球墨铸铁外覆环氧树脂
技术数据 10 螺丝帽 镀锌铜
尺寸范围: DN100 – DN300 (4”-12”) 11 密封O形圈 NBR 阀门、阀位监测开关、过滤器和管道沟槽连接系统
12 指示器法兰 球墨铸铁外覆环氧树脂
最大操作压力: 16 Bar (232 Psi)
最大测试压力: 24 Bar (型式测试至 80 Bar) 13 指示器顶螺栓 碳钢发黑处理
14 垫圈 镀锌铜
制造标准: FM / EN1074 / EN 1171 / ISO 7259
15 阀杆圈 尼龙
法兰标准: EN 1092-2 / ISO 7005.2
16 螺栓封装 活性树脂(可移除)
可用钻孔: PN10 / PN16 or ANSI 125 / 150
17 阀瓣 球墨铸铁外覆EPDM
腐蚀性介质版本亦适用於海水应用 18 阀体 球墨铸铁外覆环氧树脂
