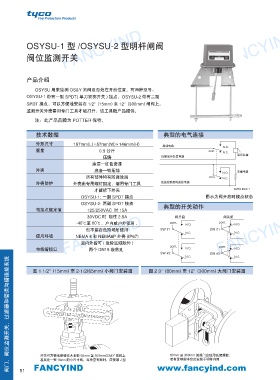

FANCYIND OSYSU-1 型 /OSYSU-2 型明杆闸阀 FANCYIND
FANCYIND
FANCYIND

阀位监测开关

产品介绍

OSYSU 用来监测 OS&Y 闸阀是否处在开启位置。有两种型号：
OSYSU-1 带有一副 SPDT( 单刀双掷开关 ) 接点，OSYSU-2 带有二副
SPDT 接点，可以方便地安装在 1/2” (15mm) 至 12” (300mm) 闸阀上。
监测开关外壳需用专门工具才能打开，该工具随产品提供。
注：此产品品牌为 POTTER 保特。

技术数据 典型的电气连接

外形尺寸 157mm(L)×57mm(W)×146mm(H) 局部电路 N.O.
重量 0.9 公斤 com. N.C.
压铸 连接显示装置电源 显示装置
涂层—红色瓷漆
外壳 底座—锌压铸
N.O. 末端电阻
所有部件均有防腐涂层 com. N.C.
外壳防护 外壳由专用螺钉固定，需用专门工具 连接控制盘的监控电源
才能拆下外壳 DWG.#9/9 1
OSYSU-1: 一副 SPDT 接点 图示为阀开启时接点状态
OSYSU-2: 两副 SPDT 接点 典型的开关动作
电接点额定值 125/250VAC 时 15A
30VDC 时 阻性 2.5A com. N.O. com. N.O.
阀开启
阀关闭
FANCYIND 使用环境 FANCYIND SW #1 com. N.C. SW #1 FANCYIND
-40℃至 60℃，户内或户外使用 ,
但不能在危险场所使用
N.C.
NEMA 4 和 NEMA6P 外壳 (IP67)
室内外皆可 ( 危险区域除外 )
com.
N.O.
电线管接口
两个 DN15 敲落孔
SW #2
N.C. SW #2 N.O.
N.C.
阀门、阀位监测开关、过滤器和管道沟槽连接系统
图 1 1/2” (15mm) 至 2-1/2(65mm) 小阀门安装图 图 2 3” (80mm) 至 12” (300mm) 大阀门安装图

开关可方便地安装在大多数 50mm 至 300mmOS&Y 闸阀上 80mm 至 300mm 的阀门应使用托架螺栓，
甚至是一些 15mm 的小尺寸阀。当净空有限时，应使用 J 型 若有足够的净空应安装于明杆内侧
