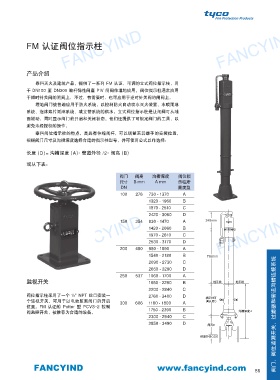

FANCYIND FM 认证阀位指示柱 FANCYIND
FANCYIND
产品介绍
泰科灭火及建筑产品，提供了一系列 FM 认证、可调的立式阀位指示柱，用
于 DN100 至 DN300 暗杆弹性阀座 PIV 闸阀作埋地应用。阀位指示柱通常应用
于顺时针关阀的闸阀上，不过，有需要时，也可应用于逆时针关阀的闸阀上。
埋地阀门被普遍应用于防火系统，以控制防火自动喷水灭火装置、水喷雨淋
系统、泡沫薄片雨淋系统、或立管系统的供水。立式阀位指示柱是让闸阀可从地
面驱动，同时显示阀门的开启和关闭状态。他们还提供了可锁定阀门的工具，以
避免未经授权的操作。
泰科阀位指示柱的特点，是具有伸缩阀杆，可以调整至其最手的安装位置。
根据阀门尺寸及沟槽深度选择合适的指示柱型号，并可使用公式以作选择：
长度 (D)= 沟槽深度 (A)- 管道外径 /2- 阀高 (B)
或从下表：
阀门 阀高 沟槽深度 阀位指
尺寸 B mm A mm 示柱所
DN 需类型
100 276 730 - 1370 A
1320 - 1960 B
1870 - 2510 C
2420 - 3060 D 240mm
354
150
830 - 1470
A
FANCYIND FANCYIND 1420 - 2060 C FANCYIND
B
OPEN
1970 - 2610
D
2530 - 3170
950 - 1590
450
A
200
1540 - 2180
B
2090 - 2730 C 762mm
2650 - 3290 D
250 537 1060 - 1700 A
监视开关 1650 - 2290 B 地平线 地平线
2200 - 2840 C
阀位指示柱采用了一个 ½” NPT 丝口安装一 2760 - 3400 D 指示柱可
个监视开关，可用于以电动监测阀门的开启 300 606 1160 - 1800 A 调长度D
位置。FM 认证的 Potter 型 PCVS-2 控制 1750 - 2390 B
阀监控开关，被推荐为合适的设备。 沟槽深度Ａ
2300 - 2940 C 阀门、阀位监测开关、过滤器和管道沟槽连接系统
2850 - 3490 D 阀高B
管道外径OD/2
