P. 92
FANCYIND
FANCYIND
FANCYIND

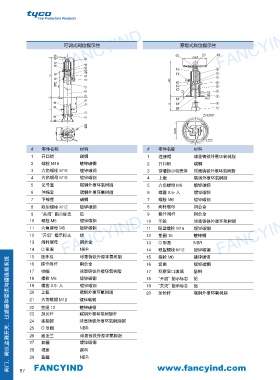

FANCYIND 15 16 FANCYIND 12 穿墙式阀位指示柱 10 FANCYIND
可调式阀位指示柱
11
360
14
17
18
OPEN 12 13 11 13 9
19 SHUT 10 14 8
1002 9 7
20 8 482
21 15 OPEN 6
22 16 5
762 7
17 SHUT
6 15 4
60
5 3
Ground 18 Wall
4
23 2
250 3 D 19
24 20 1
D
2
PCD 267
25 1
26
27
28
267 228 E
228 E O P N OP
4- 4- 19
19
# 零件名称 材料 # 零件名称 材料
1 开口销 碳钢 1 连接帽 球墨铸铁外覆环氧树脂
2 螺栓 M16 镀锌碳钢 2 开口销 碳钢
3 六角螺栓 M16 镀锌碳钢 3 穿墙指示柱壳体 球墨铸铁外覆环氧树脂
4 六角螺母 M16 镀锌碳钢 4 上板 碳钢外覆环氧树脂
5 记号圈 碳钢外覆环氧树脂 5 六角螺母 M6 镀锌碳钢
6 伸缩套 碳钢外覆环氧树脂 6 螺塞 0.5- 入 镀锌碳钢
7 下部管 碳钢 7 螺栓 M6 镀锌碳钢
8 眼型螺栓 M12 镀锌碳钢 8 阀杆螺母 铜合金
9 “关闭” 指示标志 铝 10 手轮 球墨铸铁外覆环氧树脂
9 操作阀杆 铜合金
10 螺栓 M6 镀锌碳钢
FANCYIND
FANCYIND 11 六角螺母 M6 镀锌碳钢 11 眼型螺栓 M16 镀锌碳钢 FANCYIND
12 “开启” 指示标志 铝
12 垫圈 16 镀锌钢
13 O 形圈 NBR
13 阀杆螺母 铜合金
14 O 形圈 NBR
15 扳手机 球墨铸铁外覆环氧树脂 14 眼型螺栓 M12 镀锌碳钢
15 螺栓 M6 镀锌碳钢
阀门、阀位监测开关、过滤器和管道沟槽连接系统
16 操作阀杆 铜合金 16 套圈 镀锌碳钢
17 柱帽 球墨铸铁外覆环氧树脂 17 观察窗口玻璃 塑料
18 螺栓 M6 镀锌碳钢 18 “开启” 指示标志 铝
19 螺塞 0.5- 入 镀锌碳钢 19 “关闭” 指示标志 铝
20 上板 碳钢外覆环氧树脂 20 加长杆 碳钢外覆环氧树脂
21 六角螺帽 M12 镀锌碳钢
22 垫圈 12 镀锌碳钢
23 加长杆 碳钢外覆环氧树脂杆
24 连接帽 球墨铸铁外覆环氧树脂帽
25 O 形圈 NBR
26 底法兰 球墨铸铁外覆环氧树脂
27 套圈 镀锌碳钢
28 观察 塑料
29 垫圈 NBR
