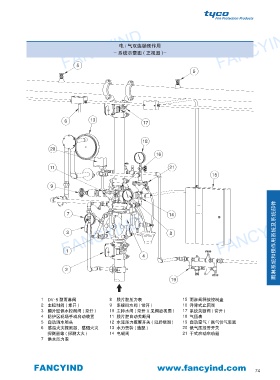

电 / 气双连锁预作用
- 系统示意图 ( 正视图 )-

5
5

6 13 17

18
20
16

11 21
15

9

雨淋系统和预作用系统及系统部件

7 14
FANCYIND FANCYIND 8 FANCYIND

3

1

2 4

19

1 DV-5 型雨淋阀 8 膜片腔压力表 15 雨淋阀释放控制盘
2 主控制阀 ( 常开 ) 9 系统排水阀 ( 常开 ) 16 升降式止回阀
3 膜片腔供水控制阀 ( 常开 ) 10 主排水阀 ( 常开 )( 见阀后视图 ) 17 系统关断阀 ( 常开 )
4 防护区现场手动启动装置 11 膜片腔自动关断阀 18 气压表
5 自动洒水喷头 12 水流压力报警开关 ( 见后视图 ) 19 自动空气 / 氮气供气装置
6 感温火灾探测器、感烟火灾 13 水力警铃 ( 选配 ) 20 低气压报警开关
探测器等 ( 探测大火 ) 14 电磁阀 21 干式启动启动器
7 供水压力表
