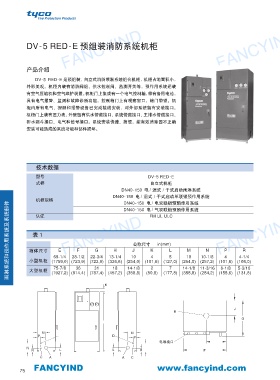

FANCYIND DV-5 RED-E 预组装消防系统机柜 FANCYIND
FANCYIND

产品介绍
DV-5 RED-E 是预组装、自立式消防喷淋系统组合机柜，机柜占地面积小，
外形美观。机柜内装有消防阀组、供水控制阀、监测开关等，预作用系统还装
有空气压缩机和空气维护装置。机柜门上集成有一个电气控制箱，带有备用电池，
具有电气报警、监测和故障诊断功能，控制箱门上有观察窗口，箱门带锁。机
柜内所有电气、探测和报警设备已完成接线安装，对外部系统留有安装接口。
机柜门上装有压力表，外壁留有供水管道接口、系统管道接口、主排水管道接口、
排水漏斗接口、电气和信号接口。系统安装快速、简便，能有效消除因不正确
安装可能造成的系统功能和部件损坏。

技术数据
型号 DV-5 RED-E
式样 自立式机柜
DN40-150 电 / 湿式 / 干式启动雨淋系统
DN40-150 电 / 湿式 / 干式启动单联锁预作用系统
机柜规格
DN40-150 电 / 电双联锁预预作用系统
DN40-150 电 / 气双联锁预预作用系统
认证 FM UL ULC
FANCYIND 雨淋系统和预作用系统及系统部件 表 1 FANCYIND FANCYIND

公称尺寸 in(mm)
H
E
F
R
J
N
G
M
箱体尺寸
4
69-1/4 28-1/2 22-3/4 13-1/4 10 K L 10 10-1/8 P 4-1/4
5
4
小型机柜 (1759,0) (723,9) (723,9) (336,6) (254,0) (101,6) (127,0) (254,0) (257,2) (101,6) (108,0)
75-7/8 36 31 18 14-1/8 2 7 14-1/8 11-3/16 6-1/8 5-3/16
大型机柜
(1927,2) (914,4) (787,4) (457,2) (358,8) (50,8) (177,8) (358,8) (284,2) (155,6) (131,8)
K
J
B
G
M M
P D P
电线接口
N
R L L R F
C A A C
