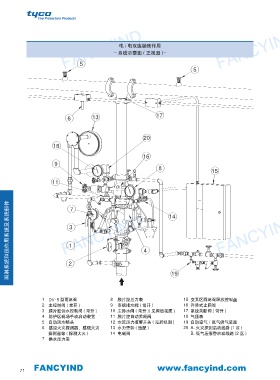

电 / 电双连锁预作用
- 系统示意图 ( 正视图 )-

5

6 13 17

20
18

16
9
8 15

11

7
14
FANCYIND 雨淋系统和预作用系统及系统部件 FANCYIND 4 FANCYIND
3

1

2

19

1 DV-5 型雨淋阀 8 膜片腔压力表 15 交叉区雨淋阀释放控制盘
2 主控制阀 ( 常开 ) 9 系统排水阀 ( 常开 ) 16 升降式止回阀
3 膜片腔供水控制阀 ( 常开 ) 10 主排水阀 ( 常开 )( 见阀后视图 ) 17 系统关断阀 ( 常开 )
4 防护区现场手动启动装置 11 膜片腔自动关断阀 18 气压表
5 自动洒水喷头 12 水流压力报警开关 ( 见后视图 ) 19 自动空气 / 氮气供气装置
6 感温火灾探测器、感烟火灾 13 水力警铃 ( 选配 ) 20 A. 火灾探测启动线路 (1 区 )
探测器等 ( 探测大火 ) 14 电磁阀 B. 低气压报警启动线路 (2 区 )
7 供水压力表
