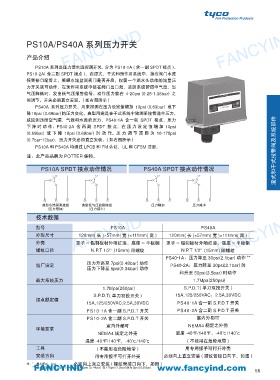

FANCYIND PS10A/PS40A 系列压力开关 FANCYIND
FANCYIND

产品介绍

PS10A 系列是压力型水流探测开关，分为 PS10-1A ( 含一副 SPDT 接点 )，
PS10-2A( 含二副 SPDT 接点 )，在湿式、干式和预作用系统中，接在阀门水流
报警接口配管上，根据水流监测阀门是否开启。仅需一个洒水头动作的流量压
力开关就可动作。在预作用系统中接在阀门出口处，监测系统管道中气压，当
气压降低时，发出低气压报警信号。动作压力能在 4-20psi (0.28-1.38bar) 之
间调节。开关必须直立安装。( 如右图所示 )
PS40A 系列压力开关，用来探测在压力设定值增加 10psi (0.69bar) 或下
降 10psi (0.69bar)的压力变化。典型用途是在干式系统中监测系统管道中压力，
湿式和干式报警阀及系统部件
或监测压缩空气罐、气源和水源的压力，PS40-1A 含一副 SPDT 接点，压力
下降时动作；PS40-2A 含两副 SPDT 接点，在压力设定值增加 10psi
(0.69bar) 或下降 10psi (0.69bar) 时动作。压力调节范围为 10-175psi
(0.7bar-12bar)、压力开关必须直立安装。( 如右图所示 )
PS10A 和 PS40A 均通过 LPCB 和 FM 认证，UL 和 CFSM 注册。

注：此产品品牌为 POTTER 保特。

PS10A SPDT 接点动作情况 PS40A SPDT 接点动作情况

COM N.O N.C COM N.O N.C COM N.O N.C COM N.O N.C
典型水流探测接线 典型低气压监测接线 压力增加 压力减小
(压力增加) (压力减小)
技术数据
FANCYIND 型号 FANCYIND 罩子 - 铝制板材外喷红漆，底座 - 平板钢
FANCYIND
PS40A
PS10A
120mm( 长 )×57mm( 宽 )×111mm( 高 )
120mm( 长 )×57mm( 宽 )×111mm( 高 )
外形尺寸
罩子 - 铝制板材外喷红漆，底座 - 平板钢
外壳
螺纹口径
N.P.T 1/2” (15mm) 阳螺纹
N.P.T 1/2” (15mm) 阳螺纹
PS40-1A：压力降至 30psi(2.1bar) 动作 **
压力升高至 7psi(0.48bar) 动作
出厂设定 PS40-2A：压力降至 30psi(2.1bar) 时
压力下降至 5psi(0.34bar) 动作
和升至 50psi(3.5bar) 时动作
最大系统压力 1.7Mpa(250psi)
1.7Mpa(250psi) S.P.D.T( 单刀双投开关 )
S.P.D.T( 单刀双投开关 ) 15A,125/250VAC；2.5A,30VDC
接点额定值
15A,125/250VAC;2.5A,30VDC PS40-1A 含一副 S.P.D.T 开关
PS10-1A 含一副 S.P.D.T 开关 PS40-2A 含二副 S.P.D.T 开关
PS10-2A 含二副 S.P.D.T 开关 室内外都可
室内外都可 NEMA4 规定之外壳
环境要求
NEMA4 规定之外壳 温度 -40°F/140°F，-40℃/140℃
温度 -40°F/140°F，-40℃/140℃ ( 不能用在危险地带 )
工具 ( 不能用在危险地带 ) 用专用扳手可打开外壳
安装方向 用专用扳手可打开外壳 必须向上直立安装 ( 螺纹管接口向下，如图 )
FANCYIND
注：* 最大差压：1psi 必须向上直立安装 ( 螺纹管接口向下，如图 )
** 最大差压约：在 20psi (1.4bar) 时为 2psi (0.14bar) 在 175psi (1.2bar) 时为 5psi (0.35bar) www.fancyind.com 56
