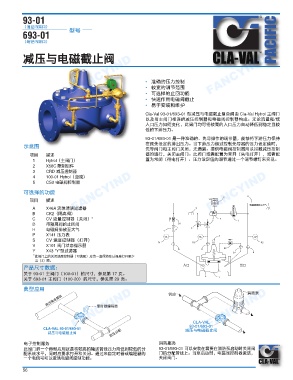

FANCYIND

93-01 FANCYIND FANCYIND
（通径内端口）
型号
693-01
（缩径内端口） PACIFIC

减压与电磁截止阀
FANCYIND FANCYIND • 准确的压力控制 FANCYIND

• 较宽的调节范围
• 可选择的止回功能
• 快速作用电磁阀截止
• 易于安装和维护
Cla-Val 93-01/693-01 型减压与电磁截止复合阀由 Cla-Val Hytrol 主阀门
以及与主阀门相连的减压控制器和电磁阀控制器构成。无论流量和/或
入口压力如何变化，此阀门均可将较高的入口压力自动降低到稳定且较
低的下游压力。

93-01/693-01 是一种准确的、先导操作的调节器，能够将下游压力保持
示意图 在预先设定的排出压力。当下游压力超过控制先导器的压力设定值时，
先导阀门和主阀门关闭，无滴漏。提供电磁阀控制器用以拦截减压控制
项目 描述 器的运行，关闭主阀门。此阀门或者配置为常开（失电打开），或者配
1 Hytrol（主阀门） 置为常闭（得电打开）。压力设定值的调节通过一个调节螺钉来实现。
2 X58C 限制组件
3 4 5 CRD 减压控制器
100-01 Hytrol（逆流）
FANCYIND 可选择的功能 FANCYIND FANCYIND
CS3 电磁阀控制器

描述
项目
A
B X46A 流体清洁过滤器 䛢䩮枭㔿㛫厠⫔㷁
CK2（隔离阀）
C CV 流量控制器（关闭）*
D 带隔离阀的止回阀
H 电磁阀排放至大气
P X141 压力表
S CV 速度控制器（打开）
V X101 阀门状态指示器
Y X43 “Y”型过滤器
*此阀门上的关闭速度控制器（可选配）应当一直保持在从阀座打开至少
三（3）圈。
产品尺寸数据： ⌒▐ ⎧▐
关于 93-01 主阀门（100-01）的尺寸，参见第 17 页。
关于 693-01 主阀门（100-20）的尺寸，参见第 29 页。

典型应用
FANCYIND 沅┸慀憮䵎偬 FANCYIND FANCYIND

ⵇ㞣⠕僃䮸⠕

CLA-VAL 93-01/693-01
⍼┸Ά䛢䩮㏗㴏枭 ⃻┸⎳拺

电子控制服务 消防服务
此阀门的一个典型应用就是将较高的输送管线压力降低到较低的分 93-01/693-01 可以安装在需要在消防泵启动时关闭阀
配系统水平，同时应要求打开和关闭。通过来自定时器或编程器的 门的分配管线上。当泵启动时，电磁阀控制器激活，
一个电信号可以激活电磁阀控制功能。 关闭阀门。

56
