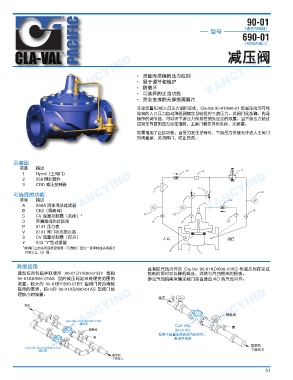

90-01
（通径内端口）
型号
690-01
（缩径内端口）
减压阀

FANCYIND FANCYIND • 灵敏而准确的压力控制 FANCYIND

• 易于调节和维护
• 防破坏
• 可选择的止回功能
• 完全支撑的无摩擦隔膜片

无论流量和/或入口压力如何变化，Cla-Val 90-01/690-01 型减压阀均可将
较高的入口压力自动降低到稳定且较低的下游压力。此阀门是准确、先导
操作的调节器，可以将下游压力保持在预先设定的限度。当下游压力超过
控制先导器的压力设定值时，主阀门和先导阀关闭，无滴漏。
如果增加了止回功能，当压力发生逆转时，下游压力将被允许进入主阀门
的阀盖室，关闭阀门，防止回流。

示意图
项目 描述
1 Hytrol（主阀门）
FANCYIND 可选择的功能 FANCYIND FANCYIND
X58 限制管件
2
CRD 减压控制器
3
项目
描述
X46A 流体清洁过滤器
A
B
C CK2（隔离阀）
CV 流量控制器（关闭）*
D 带隔离阀的止回阀
P X141 压力表
V X101 阀门状态指示器
S CV 流量控制器（打开） ⌒▐ ⎧▐
Y X43 “Y”型过滤器
*此阀门上的关闭速度控制器（可选配）应当一直保持在从阀座打
开至少三（3）圈。

典型应用 具有防汽蚀内件的 Cla-Val 90-01KO/690-01KO 型减压阀在完成
典型应用包括并联使用 90-01BY/690-01BY 型和 控制的同时可以降低噪音，消除与汽蚀相关的损害。
90-01AS/690-01AS 型的减压阀站来处理宽范围的 参见汽蚀指南来确定阀门是否适合 KO 防汽蚀内件。
流量。较大的 90-01BY/690-01BY 型阀门符合峰值
载荷的要求，较小的 90-01AS/690-01AS 型阀门处 沅┸
理较小的流量。
FANCYIND 沅┸ FANCYIND FANCYIND

桁䭨枭
CLA-VAL 90-01BY/690-01BY
⍼┸枭
桁䭨枭 CLA-VAL 娕
90-01KO
⤸䛕※弲捼┸柺䠱柟㸪堭⌲₣的
娕 㦒嶏㸪堭娕
ㇿⵇ䠱
CLA-VAL 90-01AS/690-01AS
⍼┸枭 Ᾰ㿥┸⑈
ㇿⵇ䠱
Ᾰ㿥┸⑈
