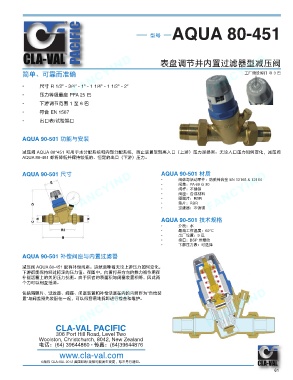

PACIFIC FANCYIND 型号 AQUA 80-451

FANCYIND
FANCYIND 简单、可靠而准确 FANCYIND 表盘调节并内置过滤器型减压阀
工厂预设阀门 @ 3 巴

尺寸 R 1/2" - 3/4" - 1" - 1 1/4" - 1 1/2" - 2"
•

• • 压力等级最高 PFA 25 巴
下游调节范围 1 至 6 巴
• 符合 EN 1567
• 出口表/试验端口

AQUA 90-501 功能与安装

减压阀 AQUA 80*451 可用于水分配系统和内部分配系统，防止装置受到高入口（上游）压力是损害。无论入口压力如何变化，减压阀
AQUA 80-451 都将降低并保持较低的、恒定的出口（下游）压力。

AQUA 90-501 尺寸 AQUA 90-501 材质
FANCYIND FANCYIND • 阀盖：PA 66 G 30 FANCYIND
•
阀体与活动零件：防脱锌合金 EN 12165 & 12164
阀杆：不锈钢
•
阀座：合成材料
•
隔膜片：RBR
•
•
垫片：RBR
过滤器：不锈钢
•
AQUA 90-501 技术规格
• 介质：水
• 最高工作温度：60°C
• 出厂设置：3 巴
• 接口：BSP 外螺纹
• 下游压力表：可选择
AQUA 90-501 补偿阀座与内置过滤器

减压阀 AQUA 80-451 配有补偿阀座。这就意味着无论上游压力如何变化，
下游都能保持经过标定的压力值。在图中，向着打开方向的推力被作用在
补偿活塞上的关闭压力抗衡。由于后者的表面积与闭塞装置相等，因此两
个力可以相互抵消。

包括隔膜片、过滤器、阀座、闭塞装置和补偿活塞在内的内筒作为“自给装
FANCYIND FANCYIND FANCYIND
置”与阀盖预先装配在一起，可以很容易地拆卸进行检查和维护。
