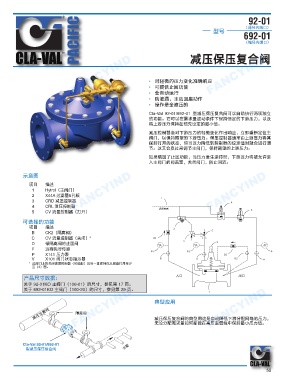

PACIFIC FANCYIND 减压保压复合阀
92-01
（通径内端口）
型号
692-01
（缩径内端口）

FANCYIND
FANCYIND FANCYIND • 对轻微的压力变化准确响应

• 可提供止回功能
• 全自动运行
• 防滴漏，主动回座动作
• 操作是全液压的
Cla-Val 92-01/692-01 型减压保压复合阀可以自动执行两项独立
的功能。它可以在需求量波动条件下保持恒定的下游压力，以及
将上游压力保持在预先设定的最小值。
减压控制器会对下游压力的轻微变化作出响应，立即重新定位主
阀门，以保持期望的下游压力。保压控制器通常由上游压力将其
保持打开的状态，但当压力降低到控制器的设定值时就会进行调
节。这又会反过来调节主阀门，保持期望的上游压力。
如果增加了止回功能，当压力发生逆转时，下游压力将被允许进
入主阀门的阀盖室，关闭阀门，防止回流。

示意图 描述
FANCYIND 1 Hytrol（主阀门） FANCYIND
FANCYIND
项目
X44A 过滤器&孔板
2
CRD 减压控制器
3
4
CV 流量控制器（打开）
5 CRL 泄压控制器 憉䮸⃍㋌
可选择的功能
项目 描述
B CK2（隔离阀）
C CV 流量控制器（关闭）*
D 带隔离阀的止回阀
F 远程先导传感
P X141 压力表
V X101 阀门状态指示器
* 此阀门上的关闭速度控制器（可选配）应当一直保持在从阀座打开至少
三（3）圈。

产品尺寸数据： ⌒▐ ⎧▐
关于 92-01KO 主阀门（100-01）的尺寸，参见第 17 页。
关于 692-01KO 主阀门（100-20）的尺寸，参见第 29 页。
FANCYIND 沅┸Ῠ䵎偬 FANCYIND 典型应用 FANCYIND

桁䭨枭
减压保压复合阀的典型用途是自动降低下游分配网络的压力，
无论分配需求量如何都能在高压主管线中保持最小压力值。

Cla-Val 92-01/692-01
⤸⍼┸↊┸⪺▵枭 ⎳拺
