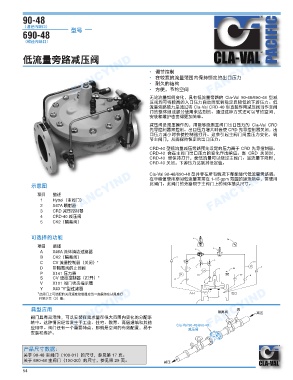

90-48 FANCYIND FANCYIND
（通径内端口）
型号
690-48
（缩径内端口） PACIFIC

低流量旁路减压阀
FANCYIND FANCYIND • 调节控制 FANCYIND

• 在较宽的流量范围内保持恒定的出口压力
• 耐久的结构
• 方便，节约空间
无论流量如何变化，具有低流量旁路的 Cla-Val 90-48/690-48 型减
压阀均可将较高的入口压力自动降低到稳定且较低的下游压力。低
流量旁路能力是通过将 Cla-Val CRD-40 型直接作用减压阀当作主阀
门的整体组成部分使用来达到的。通过这种方式还可以节约空间，
安装和维护也变得更加简单。
减压阀是液压操作的，用能够感测主阀门出口压力的 Cla-Val CRD
先导控制器来控制。出口压力增大时会使 CRD 先导控制器关闭，出
口压力减小时会使控制器打开。这会引起主阀门阀盖压力变化，调
节主阀门，从而保持恒定的出口压力。
CRD-40 型低流量减压旁路预先设定的压力高于 CRD 先导控制器。
CRD-40 会在主阀门出口压力的变化作出响应。当 CRD 关闭时，
CRD-40 型保持打开，使低流量可以绕过主阀门。当流量下降时，
CRD-40 关闭，下游压力达到其设定值。

Cla-Val 90-48/690-48 型并非在所有情况下都能替代低流量旁路阀。
在非峰值使用期间低流量常常在 1-15 gpm 范围的建筑物中，常使用
FANCYIND 示意图 描述 FANCYIND FANCYIND
此阀门。此阀门的旁路限于主阀门上的阀体抽头尺寸。
项目
Hytrol（主阀门）
1
2
CRD 减压控制器
3
CRD-40 减压阀
4 X47A 喷射器
5 CK2（隔离阀）
可选择的功能

项目 描述
A X46A 流体清洁过滤器
B CK2（隔离阀）
C CV 流量控制器（关闭）*
D 带隔离阀的止回阀
P X141 压力表
S CV 速度控制器（打开）*
V X101 阀门状态指示器
Y X43 “Y”型过滤器 ⌒▐ ⎧▐
*此阀门上可选配的关闭速度控制器应当一直保持在从阀座打
FANCYIND 阀门具有灵活性，可以安装在需求量在很大范围内变化的分配系 FANCYIND
FANCYIND
开至少三（3）圈。
典型应用
娕
桁䭨枭
沅┸
统中。这种情况经常发生于工业、住宅、教育、高层建筑和其他
应用中。阀门还有一个重要特点，那就是空间的有效配置，易于
⍼┸枭
安装和维护。 Cla-Val 90-48/690-48

产品尺寸数据：
关于 90-48 主阀门（100-01）的尺寸，参见第 17 页。
关于 690-48 主阀门（100-20）的尺寸，参见第 29 页。 ⍼┸

54
