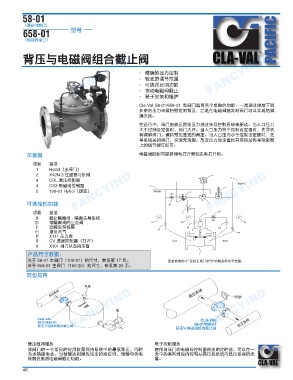

（通径内端口）
658-01 型号
（缩径内端口） PACIFIC

背压与电磁阀组合截止阀
FANCYIND FANCYIND • 精确的压力控制 FANCYIND

• 较宽的调节范围
• 可选择止回功能
• 快动电磁阀截止
• 易于安装和维护

Cla-Val 58-01/658-01 型阀门具有两个单独的功能：一是通过排放下游
多余的压力来保持恒定的背压，二是在电磁阀触发时阀门可以实现防滴
漏关闭。
在运行中，阀门由液压管线压力通过先导控制系统来驱动。当入口压力
大于控制设定值时，阀门大开。当入口压力等于控制设定值时，先导机
构调解阀门，保持预先选定的背压。当入口压力小于控制设定值时，先
导系统关闭阀门，实现无滴漏。改变压力设定值时只需转动先导控制器
上的调节螺钉即可。

示意图 电磁阀控制可提供得电打开型和失电打开型。
项目 描述
1 Hytrol（主阀门）
2 X42N-3 过滤器与针阀 㔿厠⫔㷁
FANCYIND 4 CS3 电磁阀控制器 憉䮸⃍㋌ FANCYIND
FANCYIND
CRL 泄压控制器
3
100-01 Hytrol（逆流）
5
可选择的功能

项目 描述
B 截止隔离阀 - 隔离先导系统
D 带隔离阀的止回阀
F 远程先导传感
H 排至大气
P X141 压力表
S CV 速度控制器（打开） ⌒▐ ⎧▐
V X101 阀门状态指示器
产品尺寸数据：
关于 58-01 主阀门（100-01）的尺寸，参见第 17 页。 竖直安装的 6” 及以上阀门的“D”功能必须水平安装。
关于 658-01 主阀门（100-20）的尺寸，参见第 29 页。
典型应用

FANCYIND FANCYIND FANCYIND

背压维持服务 电子控制服务
该阀门的一个常见的应用就是保持系统中的最低背压，同时 使用与阀门的电磁阀控制器相连的定时器，可以在一
向水箱提供水。当储罐达到预先设定的液位时，储罐中的电 天中的某些时段内控制从高压系统流向低压系统的流
极就会激活电磁阀截止功能。 量。
