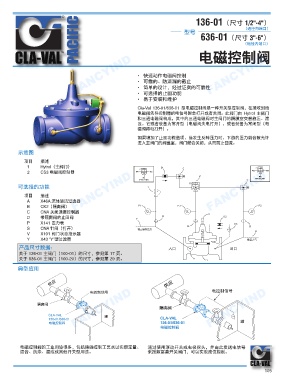

PACIFIC FANCYIND 型号 136-01（尺寸 1/2"-4"）

（通径内端口）
636-01（尺寸 3"-6"）
（缩径内端口）
电磁控制阀

FANCYIND FANCYIND • 快速动作电磁阀控制 FANCYIND

• 可靠的、防滴漏的截止
• 简单的设计，经过证实的可靠性
• 可选择的止回功能
• 易于安装和维护

Cla-Val 136-01/636-01 型电磁控制阀是一种开关型控制阀，在接收到给
电磁阀先导控制器的电信号时会打开或者关闭。此阀门由 Hytrol 主阀门
和三通电磁阀构成，其中的三通电磁阀对主阀门的隔膜室交替施压、泄
压。它或者装备为常开型（电磁阀失电打开），或者装备为常闭型（电
磁阀得电打开）。
如果增加了止回功能选项，当发生反转压力时，下游的压力就会被允许
进入主阀门的阀盖室，阀门就会关闭，从而防止回流。
示意图

项目 描述
1 Hytrol（主阀门）
2 CS3 电磁阀控制器 ⅈぁ ⫞䛢㐀キῨ枭枕 㔿㛫 ⅈぁ ㅄ䛢㐀キῨ枭枕 㔿㛫
枭䢃
FANCYIND 可选择的功能 FANCYIND FANCYIND
枭䢃
描述
项目
A
X46A 流体清洁过滤器
B
CNA 关闭速度控制器
C CK2（隔离阀）
D 带隔离阀的止回阀
P X141 压力表
S CNA 针阀（打开） 䒙䱸㙺℉┸⑈
V X101 阀门状态指示器
Y X43 “Y”型过滤器 㔿厠⫔㷁
产品尺寸数据： ⌒▐ ⎧▐
关于 136-01 主阀门（100-01）的尺寸，参见第 17 页。
关于 636-01 主阀门（100-20）的尺寸，参见第 29 页。
典型应用

ⅈぁ ⅈぁ

䛢㕔⏣↎▤ 䛢㕔⏣↎▤
FANCYIND 桁䭨枭 䛢䩮㕔⏣枭 FANCYIND 桁䭨枭 FANCYIND

僽
僽
䛢䩮㕔⏣枭

电磁控制阀的工业用途很多，包括精确控制工艺水以实现定量、 通过使用浮动开关或电极探头，并由此发送电信号
混合、洗涤、混成或其他开关型用途。 来按照需要开关阀门，可以实现液位控制。
