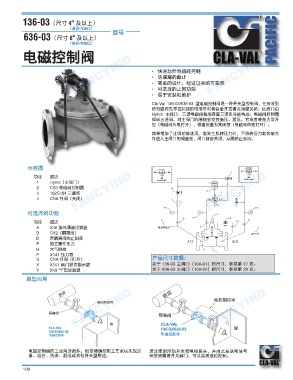

136-03（尺寸 4" 及以上） FANCYIND
（通径内端口）
型号
636-03（尺寸 6" 及以上） PACIFIC
（缩径内端口）
电磁控制阀

FANCYIND FANCYIND • 快速动作电磁阀控制 FANCYIND

• 防滴漏的截止
• 简单的设计，经过证实的可靠性
• 可选择的止回功能
• 易于安装和维护
Cla-Val 136-03/636-03 型电磁控制阀是一种开关型控制阀，在接收到
给电磁阀先导控制器的电信号时将会全开或者无滴漏关闭。此阀门由
Hytrol 主阀门、三通电磁阀和高容量三通先导阀构成。电磁阀控制器
操纵三通阀，对主阀门的隔膜室交替施压、泄压。它或者装备为常开
型（电磁阀失电打开），或者装备为常闭型（电磁阀得电打开）。
如果增加了止回功能选项，当发生反转压力时，下游的压力就会被允
许进入主阀门的阀盖室，阀门就会关闭，从而防止回流。

示意图
ⅈぁ 㔿㛫
ⅈぁ ⫞䛢㐀キῨ枭枕 㔿㛫 ㅄ䛢㐀キῨ枭枕
描述
项目
FANCYIND 2 3 4 CS3 电磁阀控制器 FANCYIND
枭䢃
FANCYIND
枭䢃
Hytrol（主阀门）
1
102C-3H 三通阀
CNA 针阀（关闭）
可选择的功能
项目 描述
A X46 流体清洁过滤器 䒙䱸㙺℉┸⑈
B CK2（隔离阀） 㔿厠⫔㷁
D 带隔离阀的止回阀
F 独立操作压力 ⌒▐ ⎧▐
H 大气排放
P X141 压力表 产品尺寸数据：
S CNA 针阀（打开）
V X101 阀门状态指示器 关于 136-03 主阀门（100-01）的尺寸，参见第 17 页。
Y X43 “Y”型过滤器 关于 636-03 主阀门（100-20）的尺寸，参见第 29 页。
典型应用 ⅈぁ ⅈぁ

FANCYIND 桁䭨枭 FANCYIND 桁䭨枭 FANCYIND
䛢㕔⏣↎▤
䛢㕔⏣↎▤

僽
䛢䩮㕔⏣枭 僽
䛢䩮㕔⏣枭

电磁控制阀的工业用途很多，包括精确控制工艺水以实现定 通过使用浮动开关或电极探头，并由此发送电信号
量、混合、洗涤、混成或其他开关型用途。 来按照需要开关阀门，可以实现液位控制。

106
