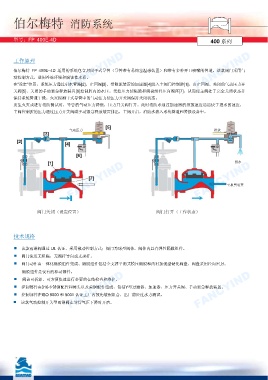

伯尔梅特 消防系统

型号：FP 400E-4D 400 系列

工作原理
FANCYIND 伯尔梅特 FP 400E–4D 适用的系统包含封闭干式导管（导管带有易熔塞温感装置）和带有多种开口喷嘴的管道。该款阀门采用气
FANCYIND
FANCYIND

动控制方式，适用冷冻环境和腐蚀性水质。
在“设定”位置，系统压力通过引水管路[2]、止回阀[3]、带限流装置的加速器[4]进入主阀门控制腔[1]，由止回阀、关闭的气动压力开
关阀[5]、关闭的手动紧急释放装置[6]控制腔内的水压。受控压力使隔膜和阀盘组件压向阀座[7]，从而使主阀处于完全关闭状态并
保持系统管道干燥。火灾探测干式导管中的气动压力使压力开关阀保持关闭状态。
发生火灾或进行消防测试时，导管的气动压力降低，压力开关阀打开。此时消防水通过加速器的排放速度远远快于进水的速度，
主阀控制腔的压力通过压力开关阀或手动紧急释放装置排出，主阀开启，消防水流入系统管道和警报设备中。

气动
气动 [5]
[3] 气动压力 压力 排放
压力

[4]
[2]

[6]
[1] 排出 排水
FANCYIND FANCYIND FANCYIND

[7]

至报警装置
警报

阀门关闭（设定位置） 阀门打开（工作状态）

技术规格

■ 该款雨淋阀通过 UL 认证，采用液动控制方式；阀门为球型阀体，阀体内具有弹性隔膜组件。
■ 阀门流道无阻隔，无阀杆导向或支承杆。
■ 阀门动作由一体化隔膜组件完成。隔膜组件包括全支撑平衡式模压隔膜和内衬加强型硬化阀盘，阀盘采用径向密封。

隔膜组件是仅有的移动部件。
FANCYIND
FANCYIND ■ 该款气动控制开关型雨淋阀在导管气压下降时开启。 FANCYIND
■ 阀盖可拆卸，可方便快速进行必要的在线检查和维护。
■ 控制部件由316不锈钢配管和接头以及黄铜配件组成，包括Y型过滤器、加速器、压力开关阀、手动紧急释放装置。
■ 控制部件在ISO 9000 和 9001 认证工厂内预先装配组合，出厂前经过水力测试。
