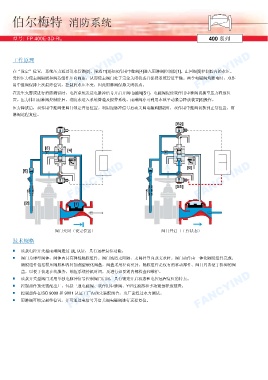

伯尔梅特 消防系统
型号: FP 400E-3D-RL 400 系列
工作原理
FANCYIND 在“设定”位置，系统压力通过引水管路[2]、限流口[3]和双作用中继阀[4]进入雨淋阀控制腔[1]。止回阀[5]控制腔内的水压。
FANCYIND
FANCYIND
受控压力使主阀隔膜和阀芯组件压向阀座，从而使主阀门处于完全关闭状态并保持系统管道干燥。两个电磁阀均断电时，双作
用中继阀保持上次最终位置，控制腔水压不变，因此雨淋阀保持关闭状态。
在发生火警或进行消防测试时，电控系统发送电脉冲信号开启开阀电磁阀[S1]，电磁阀促使双作用中继阀切换至压力释放位
置。压力排出雨淋阀控制腔后，消防水进入系统管道及报警系统。雨淋阀亦可利用本地手动紧急释放装置[6]操作。
压力释放后，双作用中继阀使阀门锁定开启位置。利用短脉冲信号启动关阀电磁阀[S2]时，双作用中继阀切换到正常位置，雨
淋阀远程复位。
FANCYIND FANCYIND FANCYIND
阀门关闭（设定位置） 阀门开启（工作状态）
技术规格
■ 该款电控开关型雨淋阀通过 UL 认证，具有远程复位功能。
■ 阀门为球型阀体，阀体内具有弹性隔膜组件。阀门流道无阻隔，无阀杆导向或支承杆。阀门动作由一体化隔膜组件完成。
隔膜组件包括模压隔膜和内衬加强型硬化阀盘，阀盘采用径向密封。隔膜组件是仅有的移动部件。阀门具备便于拆卸的阀
盖，以便于快速在线服务，缩短系统停机时间，及进行必要的内部检查和维护。
FANCYIND
FANCYIND ■ 控制部件预先装配出厂，包括三通电磁阀、双作用中继阀、Y型过滤器和手动紧急释放装置。 FANCYIND
■ 该款开关型阀门采用单独电脉冲信号控制阀门启闭，具有锁定开启状态和电控远程复位的特点。
■ 控制部件在ISO 9000 和 9001 认证工厂内预先装配组合，出厂前经过水力测试。
■ 雨淋阀可锁定最终位置，并可通过电信号开启关阀电磁阀进行远程复位。
