伯尔梅特 消防系统 FANCYIND

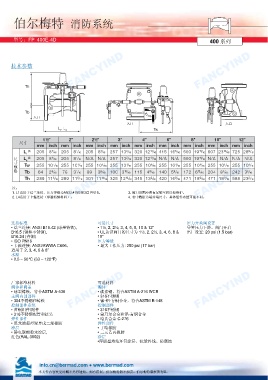

型号：FP 400E-4D 400 系列

FANCYIND 技术参数 FANCYIND FANCYIND

Th

Tb
入口
入口
入口 入口
L1, L4 入口 Tw 入口

尺寸

尺寸规格

FANCYIND 注： FANCYIND 3. 阀门周围应留有足够空间以便维护。 FANCYIND

1. L1适用于法兰连接，压力等级为ANSI #150和ISO PN16。

2. L4适用于卡箍连接（球墨铸铁材料）。 4. 表中数据为端对端尺寸，具体组件布置可能不同。

连接标准 可选尺寸 压力开关阀设置
• 法兰连接: ANSI B16.42 (球墨铸铁), • 1½, 2, 2½, 3, 4, 6, 8, 10 & 12" 导管压力下降，阀门开启
B16.5 (钢和不锈钢), • UL认证阀门的尺寸为 1½, 2, 2½, 3, 4, 6, 8 & 出厂设置: 20 psi (1.5 bar)
B16.24 (青铜) 10”

• ISO PN16 压力等级
• 卡箍连接: ANSI/AWWA C606， • 最大工作压力: 250 psi (17 bar)
适用于 2, 3, 4, 6 & 8”
水温
• 0.5 – 50°C (33 – 122°F)

厂家标准材料 可选材料
FANCYIND 阀体和阀盖 FANCYIND FANCYIND

阀体

• 碳素钢，符合ASTM A-216 WCB
• 球墨铸铁，符合ASTM A-536

主阀内部部件
• 316不锈钢

• 304不锈钢和铸铁
• 镍-铝-青铜合金，符合ASTM B-148
控制部件系统
• 316不锈钢
• 黄铜组件/附件 控制部件
• 316不锈钢配管和接头 • 蒙乃尔合金和铝-青铜合金
弹性部件 • 哈氏合金 C-276
• 尼龙增强型聚异戊二烯橡胶 弹性部件
涂层 • 丁晴橡胶
• 静电聚酯粉末涂层, • 三元乙丙橡胶
红色(RAL 3002) 涂层
•厚膜型熔结环氧涂层，抗紫外线、防腐蚀

info.cn@bermad.com ● www.bermad.com
本文件内容变更时概不另行通知。如有错误，伯尔梅特恕不担责。伯尔梅特版权所有©。
